点击放大查看

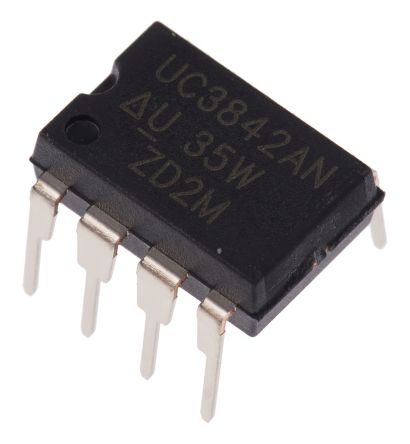

UC3842AN
| 制造商 | Texas Instruments Incorporated |
| 描述 | Current Mode PWM Controller 1A 8-Pin PDIP Tube IC REG CTRLR PWM CM 8DIP Switching Controllers Current Mode ADVANCED PWM CONTROLLER, 3842, DIP8 IC, CONTROLLER, PWM Voltage stabiliser; adjustable; 13.5V; 1A; THT; DIP8 Current Mode PWM Controller Switching controller IC DIL-8, UC3842, UC3842AN, Texas Instruments , PWM 电流模式控制器, 1 A, 升压、降压、反激式, 500 kHz, 8针 PDIP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 296-11280-5 | 产品类别 | Switching Controllers |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 50 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85423190 | 零件状态 | :3842 |
| 抗辐射加固 | No | ||
电气参数
| PWM类型 | Current Mode | 下降时间 | 50 ns |
| 频率 | :500kHz | 占空比 | 100 % |
| 输出类型 | :Totem Pole | Cuk转换器 | No |
| 降压转换器 | Yes | 隔离电源 | No |
| 额定输出功率 | :5µJ | 稳压器类型 | adjustable |
| 额定电压 | :15V | 升压转换器 | Yes |
| 最大频率 | 500kHz | 上升时间（典型） | 50 ns |
| 输出电流 | 1000(Max) mA | 占空比（最大） | 100 % |
| 供电电压 | 10 V ~ 30 V | 倍压转换器 | No |
| 反激转换器 | Yes | 输出数量 | 1 |
| 供电类型 | :PWM controller | 分频/倍频 | No |
| 反相转换器 | No | 阈值电压 | 16/10 |
| 最大额定电流 | Catalog | 开关频率 | 500 kHz |
| 同步整流 | No | 输出电压（最大） | :13.5V |
| 最小供电电压 | 30 V | 最大功耗 | :1W |
| 输入偏置电流（最大） | :11mA | 输出数量与类型 | 1 |
机械参数
| 重量 | 0.018646 oz | 包装方式 | Tube |
| 端接方式 | :Through Hole | 触点形式 | No |
| 安装类型 | Through Hole | 安装样式 | Through Hole |
| 引脚数 | :8 | 封装形式 | 8PDIP |
| 冷却的封装 | PDIP | 材料表面处理 | :- |
| 包装数量 | 150 | 位数 | 8 |
产品信息
| SPG | 150 | 类型 | Current Mode PWM Controllers |
| 系列 | UC3842A | 已删除 | Compliant |
| 产品特性 | Error Amplifier | 软件 | SLUS224D |
| 拓扑 | Boost, Buck, Flyback, Forward | 基本单元 | :3842 |
| 控制方式 | Current | 控制器类型 | :PWM |
| 单元数量 | 1 | 功能框图 | alt_slus224d.gif |
| 使用的IC/零件 | View | 输出配置 | No |
环境参数
| 温度范围 | :Commercial | 测试温度 | 0 to 70 |
| 工作温度 | 0 to 70 °C | ||
