TPS60500DGSR
| 制造商 | Texas Instruments Incorporated |
| 描述 | Charge Pump STPDN 0.8V to 3.3V 250mA 10-Pin VSSOP T/R IC REG BUCK SWITCHED CAP 10MSOP Voltage Regulators - Switching Regulators 250-mA Adj Hi-Eff Step-Dwn Chrg Pump BUCK, CHRGPUMP, 0.25A, ADJ, 10MSOP 250-mA Adjustable (0.8V-3.3V) High-Efficiency Step-Down Charge Pump DC/DC Converter IC 0.8...3.3 VDC VSSOP-10, TPS60500, TPS60500DGSR, Texas Instruments Switching Voltage Regulators 250-mA Adj Hi-Eff Step-Dwn Chrg Pump |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 296-17015-2 | 产品类别 | Voltage Regulators - Switching Regulators |
| 标准包装数量 | Cut Tape, Tape & Reel | 工厂包装数量 | 2500 |
| 标准封装名称 | SSOP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 效率 | 90 | 输出类型 | Adjustable |
| 额定电压 | 0.8 to 3.3 V | 输出电流 | 250(Max) mA |
| 输出数量 | 1 | 开关频率 | 800kHz |
| 同步整流 | No | 最小输入电压 | 0.8 V ~ 3.3 V |
| 最小供电电压 | 1.8 V | 静态电流 (Iq) | 0.04 |
| 共模瞬态抗扰度（最小） | Industrial | ||
机械参数
| 宽度 | 3 mm | 重量 | 0.000663 oz |
| 包装方式 | Tape and Reel | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :10 | 封装形式 | 10VSSOP |
| 冷却的封装 | VSSOP | 材料表面处理 | :MSL 1 - Unlimited |
| 总长度 | 3.1(Max) | 包装数量 | VSSOP |
| 位数 | 10 | 外壳尺寸-插件 | 0.95(Max) |
| 供应商器件封装 | 10-VSSOP | ||
产品信息
| 类型 | Step-Down (Buck), Switched Capacitor (Charge Pump) | 系列 | TPS60500 |
| 功能 | Step Down | 软件 | SLVS391B |
| 拓扑 | Buck | 应用领域 | Consumer & Portable Electronics |
| 图案编号 | Y | 使用的IC/零件 | View |
| 印刷电路板数量 | 10 | ||
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40 to 85 °C |
文档与媒体
相关型号
TPS60500DGSR
texas instruments
Charge Pump STPDN 0.8V to 3.3V 250mA 10-Pin VSSOP T/R IC REG BUCK SWITCHED CAP 10MSOP Voltage Regulators - Switching Regulators 250-mA Adj Hi-Eff Step-Dwn Chrg Pump BUCK, CHRGPUMP, 0.25A, ADJ, 10MSOP 250-mA Adjustable (0.8V-3.3V) High-Efficiency Step-Down Charge Pump DC/DC Converter IC 0.8...3.3 VDC VSSOP-10, TPS60500, TPS60500DGSR, Texas Instruments Switching Voltage Regulators 250-mA Adj Hi-Eff Step-Dwn Chrg Pump
¥4.2078
详情

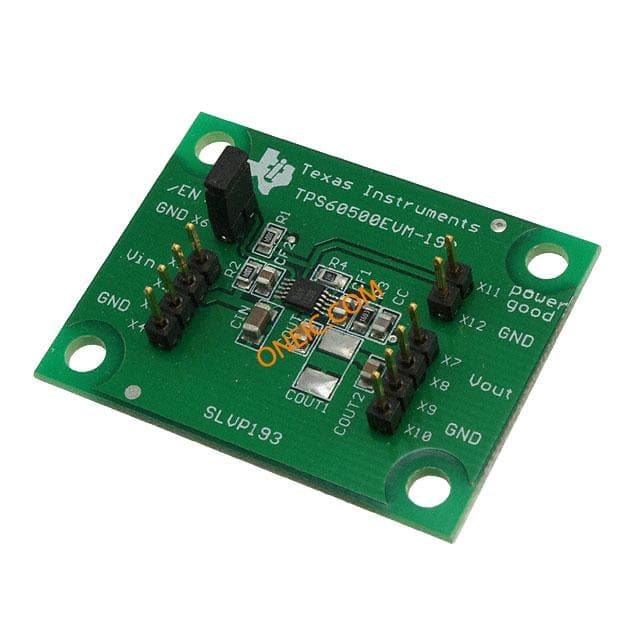

TPS60500EVM-193
texas instruments
Evaluation Module For TPS60500193 Power Management IC Development Tools Eval Mod for Step- Down Charge Pump EVAL MOD FOR TPS60500-60503 TPS60500EVM-193
¥416.7600
详情
