点击放大查看
TPS54614QPWPRQ1
| 制造商 | Texas Instruments Incorporated |
| 描述 | Conv DC-DC Single Step Down 3V to 6V 28-Pin HTSSOP EP T/R IC REG BUCK SYNC 1.8V 28HTSSOP Voltage Regulators - Switching Regulators 3V-6Vin 6A Out Synch Buck PWM Switcher Automotive Catalog 3-V to 6-V Input 6-A Output Sync Buck PWM Switcher Switching Voltage Regulators 3V-6Vin 6A Out Synch Buck PWM Switcher |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Voltage Regulators | 其他名称 | 296-21679-2 |
| 产品类别 | Voltage Regulators - Switching Regulators | 标准包装数量 | Tape & Reel |
| 工厂包装数量 | 2000 | 标准封装名称 | TSSOP |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 零件状态 | ACTIVE | 资质认证 | AEC-Q100 |
电气参数
| 输出端 | 1 | PWM类型 | Voltage Mode |
| 占空比 | 90 | 输出类型 | Fixed |
| 额定电压 | 1.8 V | 开通延迟时间 | Adjustable |
| 电源调整率 | 0.088(Typ) %/V | 负载调整率 | 0.0917(Typ) %/A |
| 输出电流 | 6 A | 供电电流 | 15 mA |
| 供电电压 | 3 to 6 V | 输出数量 | 1 |
| 输出电压4 | 1.8 | 开关电流 | 7.2 |
| 开关稳压器 | Yes | 最大额定电流 | Automotive |
| 释放电压 | Fixed | 开关频率 | 440|680|252 to 762 kHz |
| 同步整流 | Yes | 最小输入电压 | 1.8V |
| 静态电流 (Iq) | 15 | 电压负载调整率 | Internal |
| 精度 - 电压表；电流表 | 1 | 共模瞬态抗扰度（最小） | Automotive |
机械参数
| 宽度 | 4.5(Max) | 重量 | 0.004180 oz |
| 包装方式 | Tape and Reel | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 封装形式 | 28HTSSOP EP | 总长度 | 9.8(Max) |
| 包装数量 | HTSSOP EP | 位数 | 28 |
| 外壳尺寸-插件 | 1.05(Max) | 供应商器件封装 | 28-HTSSOP |
产品信息
| 类型 | Step Down | 系列 | TPS54614-Q1 |
| 产品特性 | Enable Power Good Synchronous Rectification | 软件 | SGLS266G |
| 拓扑 | Buck | 应用领域 | Automotive & Transportation |
| 制造商全称 | SWIFT | 控制方式 | Voltage Mode |
| 使用的IC/零件 | View | 印刷电路板数量 | 28 |
环境参数
| 测试温度 | -40 to 125 | 工作温度 | -40 to 125 °C |
文档与媒体
相关型号

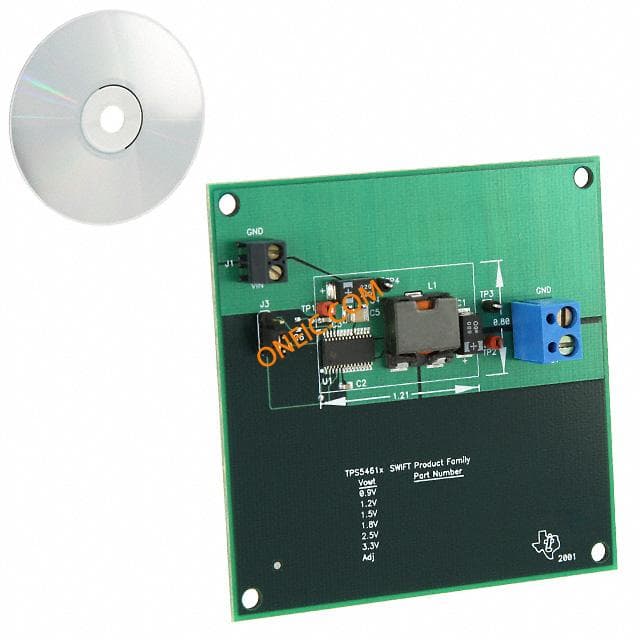

TPS54614EVM-183
