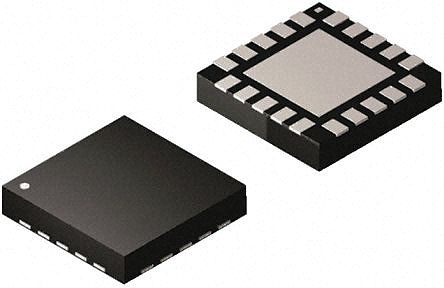

TPS40170RGYT
| 制造商 | Texas Instruments Incorporated |
| 描述 | DC DC Cntrlr Single-OUT Sync Buck 4.5V to 60V Input 20-Pin VQFN EP T/R IC REG CTRLR BUCK PWM VM 20-VQFN Switching Controllers 4.5-60V Wide-Inp Syn PWM Buck Controller BUCK, CNTRL, SYNC, 20VQFN IC, SYNC PWM BUCK CONTROLLER, 600KHZ, VQFN-20 4.5 V to 60 V Wide-Input Synchronous PWM Buck Controller Texas Instruments 直流-直流降压控制器, 20A, 60 V 降压, 660 kHz, 20针 VQFN封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 其他名称 | 296-28364-2 | 产品类别 | Switching Controllers |
| 标准包装数量 | Tape & Reel | 工厂包装数量 | 250 |
| 标准封装名称 | QFN | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (16-Dec-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423990 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 输出端 | 1 | PWM类型 | Voltage Mode |
| 占空比 | 95% | Cuk转换器 | No |
| 降压转换器 | Yes | 隔离电源 | No |
| 额定电压 | 4.5 V to 60 V | 升压转换器 | No |
| 最大频率 | 660kHz | 输出电流 | 20(Max) A |
| 占空比（最大） | 95 % | 供电电压 | 4.5 to 60 V |
| 倍压转换器 | No | 反激转换器 | No |
| 输出数量 | 1 | 分频/倍频 | No |
| 反相转换器 | No | 最大额定电流 | Catalog |
| 开关频率 | 600 kHz | 最小输入电压 | :60V |
| 静态电流 (Iq) | 4.5 | ||
机械参数
| 宽度 | 3.65(Max) | 重量 | 0.00027 |
| 包装方式 | Tape and Reel | 引脚样式 | No Lead |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :20 | 封装形式 | 20VQFN EP |
| 冷却的封装 | VQFN EP | 材料表面处理 | :MSL 2 - 1 year |
| 总长度 | 4.65(Max) | 包装数量 | VQFN EP |
| 位数 | 20 | 外壳尺寸-插件 | 0.95(Max) |
产品信息
| 类型 | Synchronous Buck Controller | 系列 | TPS40170 |
| 产品特性 | Enable Frequency Synchronization Power Good Tracking Pre-Bias Start-Up Synchronous Rectification | 软件 | SLUS970B |
| 拓扑 | Buck | 基本单元 | :40170 |
| 应用领域 | Communications & Telecom Industrial | 控制方式 | Voltage Mode |
| 图案编号 | Y | 功能框图 | fbd_slus970b.gif |
| 使用的IC/零件 | View | 印刷电路板数量 | 20 |
环境参数
| 测试温度 | -40 to 125 | 工作温度 | -40 to 125 °C |
| 结工作温度 | 125C | ||
相关型号

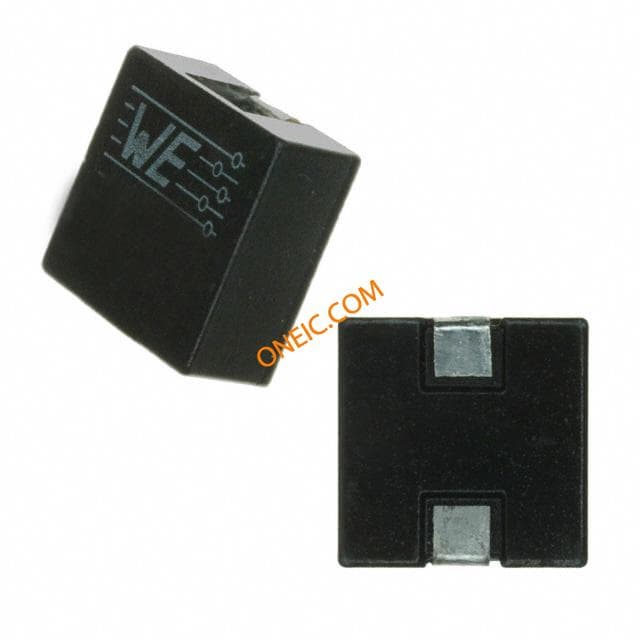

74435571500
