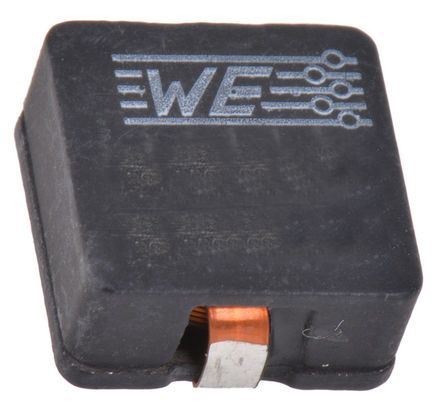

点击放大查看
74435571500
| 制造商 | Würth Elektronik GmbH & Co. KG |
| 描述 | Fixed Inductors WE-HCI Inductor 15uH 100kHz 14A INDUCTOR POWER 15UH 14.0A SMD Inductor SMD high current WE-HCI 15uH INDUCTOR, HCI 1890, 15UH 20% 14A Wurth WE-HCI 系列 屏蔽 MnZn 绕线贴片电感器, 15 μH ±20%, 14A Idc |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | High Current Inductors | 其他名称 | 732-2176-2 |
| 产品类别 | Fixed Inductors | 标准包装数量 | 150 |
| 工厂包装数量 | 150 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85045095 | ||
电气参数
| 核心类型 | :Shielded | 容差 | ±20% |
| 电感量 | 15µH | 量程（°/s） | :WURTH ELEKTRONIK - WE-HCI Series |
| 测试频率 | 100kHz | 电感量范围 | :± 20% |
| 直流电阻（DCR） | 9 mOhm | 最大额定电流 | 14A |
| 直流电阻（DCR）（最大） | :9000µohm | 自谐振频率 | 14MHz |
| 饱和电流（Isat） | :14A | 串联饱和电流 | 14A |
| 初始电阻（最小） | 9mΩ | 通态电流（It (RMS)）（最大） | :14A |
机械参数
| 深度 | 18.2mm | 宽度 | 18.2 mm |
| 高度 | 8.9mm | 长度 | 18.3mm |
| 重量 | 0.015 | 包装方式 | Tape & Reel (TR) |
| 屏蔽 | Shielded | 屏蔽类型 | Yes |
| 磁芯材料 | Manganese Zinc Ferrite | 安装类型 | Surface Mount |
| 引脚数 | :2 | 封装形式 | Non Standard |
| 磁芯材质 | Metal Composite | 尺寸/外形 | 0.720" L x 0.717" W (18.30mm x 18.20mm) |
| 端接样式 | SMD/SMT | 总体尺寸 | :18.3mm x 18.2mm x 8.9mm |
| 安装高度（最大） | 0.362" (9.20mm) | ||
产品信息
| 类型 | Wirewound | 系列 | WE-HCI |
环境参数
| 工作温度 | -40°C ~ 125°C | ||
