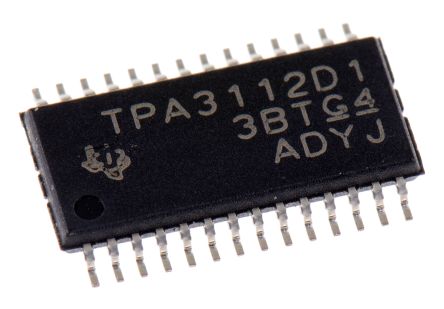

TPA3112D1PWP
| 制造商 | Texas Instruments Incorporated |
| 描述 | Audio Amp Speaker 1-CH Mono 25W Class-D 28-Pin HTSSOP EP Tube IC AMP AUD PWR 25W MONO 28HTSSOP Audio Amplifiers 25W Filter-Free Mono Class-D Aud Amp AUDIO AMP, CLASS D, 25W, 28HTSSOP 25-W Filter-Free Mono Class-D Audio Amplifier with SpeakerGuard™ (TPA3112) Texas Instruments D 类 单声道 音频放大器 IC, +85 °C, 28引脚 HTSSOP封装 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Class-D | 其他名称 | 296-25242-5 |
| 产品类别 | Audio Amplifiers | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 50 | 标准封装名称 | TSSOP |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 增益 | 20 dB to 36 dB | 噪声 | 0.05@8Ohm@12W % |
| 阻抗 | :8ohm | 输入类型 | Analog |
| 输出类型 | 1-Channel Mono | 输入信号 | Differential |
| 输出功率 | 25 W | 反馈类型 | Closed |
| 输出信号 | Differential | 输入功率 | Single |
| 额定功率 | 4.98 W | 输出电流 | 40 mA, 20 mA |
| 供电电压 | 8 V | 失真额定值（如THD） | 0.05 |
| 供电类型 | Single | 通道数量 | :1 |
| 最大额定电流 | Catalog | 轨到轨工作 | No |
| 模拟供电电压 | 8 | 电源电压范围（典型） | Not Required V |
| 最大输出功率×通道数@负载 | 25W x 1 @ 8 Ohm | ||
机械参数
| 宽度 | 4.5(Max) | 重量 | 0.000426 |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 安装类型 | Surface Mount | 安装样式 | SMD/SMT |
| 引脚数 | :28 | 封装形式 | 28HTSSOP EP |
| 冷却的封装 | HTSSOP EP | 材料表面处理 | :MSL 3 - 168 hours |
| 总长度 | 9.8(Max) | 包装数量 | HTSSOP EP |
| 位数 | 28 | 外壳尺寸-插件 | 1.05(Max) |
| 供应商器件封装 | 28-HTSSOP | 负载侧导线/螺柱规格 | 8 Ohms |
产品信息
| 类型 | Class D | 系列 | TPA3112D1 |
| 产品特性 | Differential Inputs, Short-Circuit and Thermal Protection, Shutdown | 功能 | Speaker |
| 软件 | SLOS654C | 架构 | Class D |
| 放大器类型 | Class-D | 控制方式 | Hardware |
| 功能框图 | alt_slos654c.gif | 使用的IC/零件 | View |
| 其他规格 | :0.1% @ 25W, 8ohm, VCC=24V | 输出配置 | 1-Channel Mono |
| 印刷电路板数量 | 28 | ||
环境参数
| 测试温度 | -40 to 85 | 工作温度 | -40 to 85 °C |
