TMS320F2806PZQ
| 制造商 | Texas Instruments Incorporated |
| 描述 | DSP Fixed-Point 32-Bit 100MHz 100MIPS 100-Pin LQFP IC MCU 32BIT 64KB FLASH 100LQFP 32-bit Microcontrollers - MCU 32B Dig Signal Controller IC, DSP, 16K FLASH, 100-LQFP 32-Bit Digital Signal Controller with Flash Digital Signal Processors & Controllers - DSP, DSC 32B Dig Signal Controller |
| 分类 |
商业参数
| 商标名 | C2000 | 产品类别 | 32-bit Microcontrollers - MCU |
| 标准包装数量 | Trays | 工厂包装数量 | 90 |
| 标准封装名称 | QFP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85423190 |
| 零件状态 | ACTIVE | ||
电气参数
| GPIO | 35 | 转速 | 100 MHz |
| 定时器 | 3 32-Bit GP 1 WD | RAM 大小 | 20 KB |
| 内核大小 | 32-Bit | 核心类型 | C28x |
| 频率 | :100MHz | 接口 | :ECAN, I2C, SCI, SPI |
| 时钟速率 | 100 MIPS | 存储器容量 | 20 KB |
| I/O 数量 | 35 | 核心电压 | :1.8V |
| 额定电压 | 1.71|3.14 | 数据转换器 | A/D 16x12b |
| 振荡器类型 | Internal | 串行协议 | 2 |
| 供电电压 | 1.8|3.3 V | RS-232（422、485） | 1 |
| 模拟输入/输出 | 1 16-Ch 12-Bit | 程序存储器大小 | 64 KB |
| 程序存储器类型 | Flash | 工作频率 | :100MHz |
| 最小供电电压 | 1.89|3.47 | 供电电压 (Vcc/Vdd) | 1.71 V ~ 1.89 V |
| 峰值脉冲电流（8/20µs） | 100 | ||
机械参数
| 宽度 | 14.2(Max) | 重量 | 0.022420 oz |
| 包装方式 | Tray | 引脚样式 | Gull-wing |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :100 |
| 封装形式 | 100LQFP | 材料表面处理 | :MSL 2 - 1 year |
| 总长度 | 14.2(Max) | 包装数量 | LQFP |
| 位数 | 100 | 外壳尺寸-插件 | 1.45(Max) |
| 核心数/总线宽度 | 32 Bit | 脉冲宽度失真（最大） | 16 |
产品信息
| SPI | 4 | 系列 | Piccolo |
| 功能 | C28x | 协议 | 1 |
| 软件 | SPRS230N | 闪存大小 | :64KB |
| 片内RAM（通道数×位宽） | Yes | 外设 | POR, PWM, WDT |
| 架构 | Harvard | 连接性 | CAN, I²C, SCI, SPI, UART/USART |
| 数字格式 | Fixed-Point | 核心处理器 | C28x |
| 功能框图 | fbd_sprs230n.gif | 使用的IC/零件 | View |
| 其他规格 | :100 | 印刷电路板数量 | 100 |
环境参数
| 测试温度 | -40 to 125 | 工作温度 | -40°C ~ 125°C |
文档与媒体
相关型号
TLC555CDR
texas instruments
Standard Timer Single 8-Pin SOIC T/R IC OSC MONO TIMING 2.1MHZ 8-SOIC Timers & Support Products CMOS Low Power Timer Timer IC SOIC-8, TLC555, TLC555CDR, Texas Instruments 2MHz 计时器电路, 2 → 15 V, 8针 SOIC封装
UCC27324D
texas instruments
MOSFET DRVR 4.5A 2-OUT Lo Side Non-Inv 8-Pin SOIC Tube IC MOSFET DRVR DUAL HS 4A 8-SOIC Gate Drivers Dual 4 A Peak High Speed Low-Side DRIVER, MOSFET DUAL, 27324, SOIC8 Dual 4 A Peak High Speed Low-Side Power MOSFET Drivers Texas Instruments 双 MOSFET 功率驱动器, 4.5A, 非反相, 8针 SOIC封装
TUSB3410IVF
texas instruments
USB To Serial Port Controller 32-Pin LQFP Tray USB Interface IC RS232/IrDA Ser-to-USB Converter USB TO SERIAL PORT CONTROLLER IC CTRLR SERIAL-TO-USB 32-LQFP TUSB3410IVF, USB Controller 12Mbit/s USB 2.0, 3.3V, 32-Pin, LQFP IC, USB TO SERIAL PORT CONTROLLER LQFP32 CONTROLLER, SERIAL-TO-USB, 32LQFP Interface; USB-UART; 3÷3.6VDC; LQFP32 RS232/IrDA Serial-to-USB Converter Texas Instruments 12MBps USB 控制器, 支持USB 2.0, 3.3 V, 32针 LQFP封装
TLV1117-18CDCY
texas instruments
LDO Regulator Pos 1.8V 0.8A 4-Pin(3+Tab) SOT-223 Tube IC REG LDO 1.8V 0.8A SOT223 TLV1117-18CDCY, Low Dropout Voltage Regulator, 0.8A, 1.8V, 3.2 to 15Vin, 4-Pin SOT-223 LDO Voltage Regulators Fixed LDO Volt Reg IC, LDO REG 1.8V 800MA SOT-223-4 Single Output LDO, 800mA, Fixed(1.8V), Internal Current limit, Thermal Overload Protection

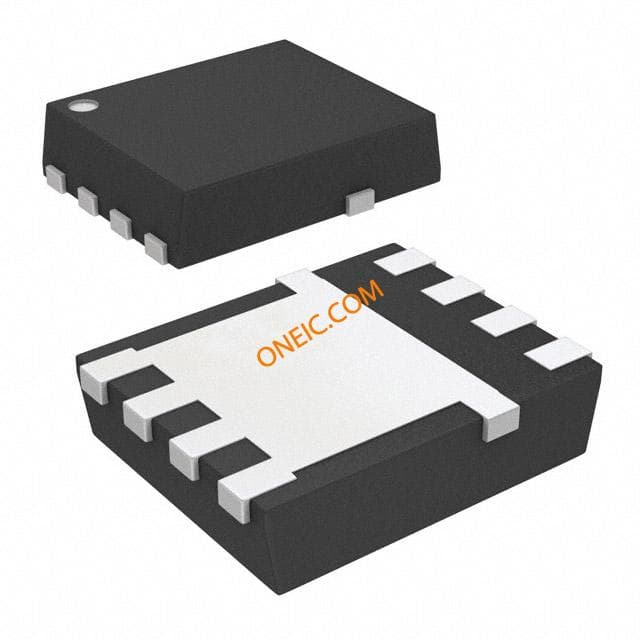

CSD16407Q5
