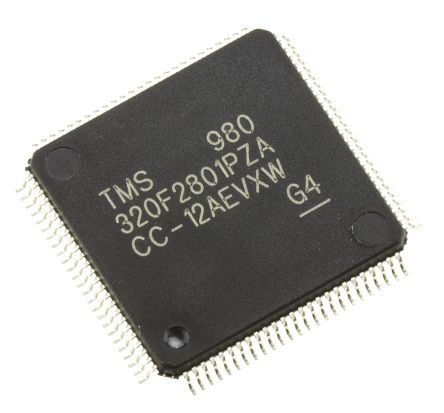

TMS320F2801PZA

制造商	Texas Instruments Incorporated
描述	DSP Fixed-Point 32-Bit 100MHz 100MIPS 100-Pin LQFP IC MCU 32BIT 32KB FLASH 100LQFP TMS320F2801PZA, 32bit Digital Signal Processor 100MHz 32kb Flash, 12kb RAM, 100-Pin LQFP Digital Signal Processors & Controllers - DSP, DSC 32-Bit Digital Sig Controller w/Flash IC, 16BIT DSP, SMD, LQFP100, 320 32-Bit Digital Signal Controller with Flash Texas Instruments 32bit 数字信号处理器 DSP, 100MHz, 32 kB ROM 闪存, 12 kB RAM, 100针 LQFP封装
分类	集成电路嵌入式微控制器数字信号处理器与控制器

对参数有疑问？问 AI 助手

商业参数

产品	DSPs	商标名	C2000
其他名称	296-18322	产品类别	Digital Signal Processors & Controllers - DSP, DSC
标准包装数量	Trays	工厂包装数量	90
标准封装名称	QFP

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85423190
零件状态	ACTIVE	抗辐射加固	No

电气参数

GPIO	35	转速	100 MHz
定时器	3 32-Bit GP 1 WD	RAM 大小	12 KB
内核大小	32-Bit	频率	:100MHz
接口	:ECAN, I2C, SCI, SPI	时钟速率	100 MIPS
存储器容量	12 KB	I/O 数量	35
核心电压	:1.8V	额定电压	1.8 V, 3.3 V
时钟频率	100 MHz	数据转换器	A/D 16x12b
最大频率	100MHz	振荡器类型	Internal
串行协议	1	供电电压	1.8\|3.3 V
RS-232（422、485）	1	模拟输入/输出	1 16-Ch 12-Bit
程序存储器大小	32 KB	程序存储器类型	Flash
工作频率	:100MHz	最小供电电压	1.71/3.14 V
供电电压 (Vcc/Vdd)	1.71 V ~ 1.89 V	峰值脉冲电流（8/20µs）	100

机械参数

宽度	14mm	高度	1.4mm
长度	14mm	重量	0.022420 oz
包装方式	Tray	引脚样式	Gull-wing
端接方式	:SMD	安装类型	Surface Mount
安装样式	SMD/SMT	引脚数	:100
封装形式	100LQFP	冷却的封装	LQFP
材料表面处理	:MSL 2 - 1 year	总长度	14.2(Max)
包装数量	LQFP	尺寸/外形	14 x 14 x 1.4mm
位数	100	外壳尺寸-插件	1.45(Max)
核心数/总线宽度	32 Bit	脉冲宽度失真（最大）	8

产品信息

SPI	2	类型	:Static CMOS Technology
格式	Fixed Point	系列	TMS320F2801
已删除	Compliant	功能	C28x
协议	1	软件	SPRS230N
基本单元	:320	闪存大小	:32KB
外设	POR, PWM, WDT	架构	Harvard
连接性	CAN, I²C, SCI, SPI, UART/USART	可编程性	Yes
数字格式	Fixed-Point	核心处理器	C28x
指令类型	Fixed Point	功能框图	fbd_sprs230n.gif
使用的IC/零件	View	其他规格	:100
印刷电路板数量	100

环境参数

温度范围	:Commercial	测试温度	-40 to 85
工作温度	-40°C ~ 85°C	结工作温度	85C

文档与媒体

PDF 文档

1772325.pdf
