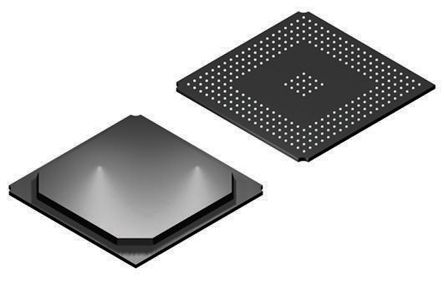

TMS320C6713BGDP300
| 制造商 | Texas Instruments Incorporated |
| 描述 | DSP Floating-Point 32-Bit 300MHz 2400MIPS 272-Pin BGA Digital Signal Processors & Controllers - DSP, DSC Floating-Pt Dig Sig Proc IC FLOATING-POINT DSP 272-BGA IC, FIXED-PT DSP, 64BIT, 300MHZ, BGA-272 DSP, 32BIT, 300MHZ, BGA-272 Floating-Point Digital Signal Processors Texas Instruments 32bit 数字信号处理器 DSP, 300MHz, 264 kB ROM EPROM, 64 kB RAM, 272针 BGA封装 |
| 分类 |
商业参数
| 产品 | DSPs | 商标名 | C6000 |
| 其他名称 | 296-17377 | 产品类别 | Digital Signal Processors & Controllers - DSP, DSC |
| 标准包装数量 | Trays | 工厂包装数量 | 40 |
| 标准封装名称 | BGA | ||
合规参数
| RoHS | No | SVHC | :No SVHC (16-Dec-2013) |
| 海关税号 | 85423990 | 零件状态 | ACTIVE |
| 抗辐射加固 | No | ||
电气参数
| 转速 | 300 MHz | 内核大小 | 32 b |
| 核心类型 | TMS320 | 频率 | :300MHz |
| 接口 | Host Interface, I²C, McASP, McBSP | 时钟速率 | 2400 MIPS |
| I/O 数量 | 16 | I/O电压 | 3.30V |
| 位数 | :64 bit | 核心电压 | 1.40V |
| 额定电压 | 1.33|3.13 | 时钟频率 | 300 MHz |
| 供电电压 | 1.4|3.3 V | 非易失性存储器 | External |
| 程序存储器大小 | Not Required kB | 程序存储器类型 | Asynchronous SRAM, Synchronous SBSRAM, SDRAM |
| 最小供电电压 | 1.33/3.13 V | 共模瞬态抗扰度（最小） | Commercial |
机械参数
| 重量 | 0.110817 oz | 包装方式 | Tray |
| 引脚样式 | Ball | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :272 |
| 封装形式 | 272BGA | 冷却的封装 | BGA |
| 材料表面处理 | :MSL 3 - 168 hours | 包装数量 | BGA |
| 位数 | 272 | 供应商器件封装 | 272-BGA (27x27) |
| 核心数/总线宽度 | 32 Bit | ||
产品信息
| 类型 | TMS320 | 格式 | Floating Point |
| 系列 | TMS320C6x | 已删除 | Not Compliant |
| 软件 | SPRS294B | 片内RAM（通道数×位宽） | 264kB |
| 架构 | Advanced VLIW | 可编程性 | No |
| 数字格式 | Floating-Point | 核心处理器 | TMS320 |
| 指令类型 | Floating Point | 功能框图 | fbd_sprs294b.gif |
| 使用的IC/零件 | View | 其他规格 | 2400 |
环境参数
| 工作温度 | + 90 C | 结工作温度 | 90C |
文档与媒体
