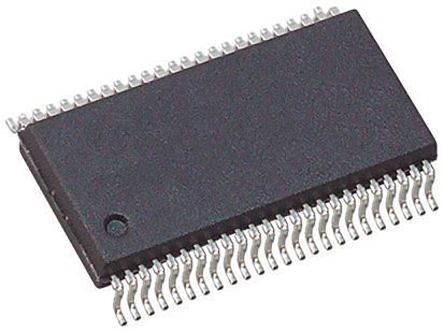

SN74LVC16245ADL
| 制造商 | Texas Instruments Incorporated |
| 描述 | Bus XCVR Dual 16-CH 3-ST 48-Pin SSOP Tube IC TXRX BUS 16BIT 48-SSOP Bus Transceivers Tri-State 16-Bit Bus IC, TRANSCEIVER, BUS, SMD 16-Bit Bus Transceiver With 3-State Outputs Logic IC SSOP-48, SN74LVC16245, SN74LVC16245ADL, Texas Instruments , 双 16位 非反相 总线收发器, 48针 SSOP封装 |
| 分类 |
商业参数
| 其他名称 | 296-8474-5 | 产品类别 | Bus Transceivers |
| 标准包装数量 | Rail / Tube | 工厂包装数量 | 25 |
| 标准封装名称 | SSOP | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85411000 |
| 零件状态 | ACTIVE | 抗辐射加固 | No |
电气参数
| 电压 | 1.8 2.5 2.7 3.3 | 数据速率 | Bi-Directional |
| 输入类型 | TTL/CMOS | 逻辑类型 | LVC |
| 输出类型 | 3-State | I/O 数量 | 5 V |
| 输出信号 | LVCMOS | 位数 | 16 |
| 额定电压 | 1.8|2.5|3.3 V | 驱动电路 | :Bus Transceiver |
| 输出电压 | LVTTL | 供电电压 | 1.65 V ~ 3.6 V |
| 通道数量 | 16 | 元件数量 | 2 |
| 最大额定电流 | Catalog | 输出1频率 | 100 |
| 施密特触发器输入 | No | 最小供电电压 | 1.65 V |
| 输入逻辑低电平 | LVTTL | 传播延迟（最大） | 11.9 |
| 传播延迟时间 | 4 ns | 输入逻辑高电平 | LVTTL|TTL |
| 静态电流（最大） | 0.02 | 输出高/低电流 | 24mA, 24mA |
| 每元件位数 | 8 | 输出源/灌电流 | -24/24 |
| 传播延迟 tpLH / tpHL（最大） | 7.1 4.5 4.7 4 | 共模瞬态抗扰度（最小） | Commercial |
机械参数
| 宽度 | 7.59(Max) | 重量 | 0.021175 oz |
| 包装方式 | Tube | 引脚样式 | Gull-wing |
| 端接方式 | :SMD | 安装类型 | Surface Mount |
| 安装样式 | SMD/SMT | 引脚数 | :48 |
| 封装形式 | 48SSOP | 冷却的封装 | SSOP |
| 材料表面处理 | :MSL 1 - Unlimited | 总长度 | 16(Max) |
| 包装数量 | SSOP | 位数 | 48 |
| 外壳尺寸-插件 | 2.79(Max) - 0.2(Min) | 供应商器件封装 | 48-SSOP |
产品信息
| 系列 | SN74LVC16245A | 已删除 | Compliant |
| 工艺（或'制程'，根据具体值如CMOS） | CMOS | 功能 | Bus Transceiver |
| 极性 | Non-Inverting | 软件 | SCES062Q |
| 基本单元 | :7416245 | 技术 | CMOS |
| 电路数 | 2 | 射频系列/标准 | LVC |
| 使用的IC/零件 | View | 印刷电路板数量 | 48 |
| 输入数量及类型 | 1 Low/High | ||
环境参数
| 测试温度 | -40 to 125 | 工作温度 | -40°C ~ 85°C |
