芯天下
首页产品分类集成电路嵌入式微控制器数字信号处理器与控制器MSP430F2013TPW

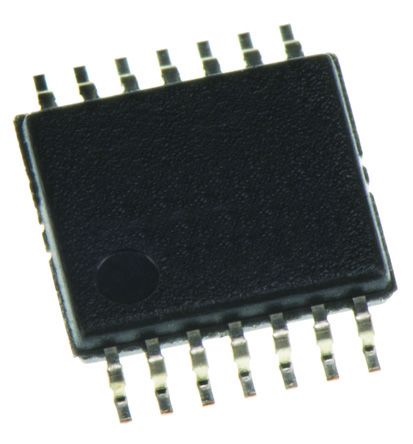

MSP430F2013TPW

点击放大查看

MSP430F2013TPW

制造商
Texas Instruments Incorporated
描述MCU 16-bit MSP430 RISC 2KB Flash 2.5V/3.3V 14-Pin TSSOP 16-bit Microcontrollers - MCU 16-Bit Ultra Low Pwr 1kB Flash 2kB RAM MCU 16-bit MSP430 MSP430 RISC 2KB Flash 2.5V/3.3V 14-Pin TSSOP IC MCU 16BIT 2KB FLASH 14TSSOP MSP430F2013TPW, 16 bit Microcontroller MSP430 16MHz 2kb Flash, 128B RAM, I2C SPI 14-Pin TSSOP IC, MCU, 16BIT, 2K FLASH, 14TSSOP 16-bit Ultra-Low-Power Microcontroller, 2kB Flash, 128B RAM, 16-Bit Sigma-Delta A/D, USI for SPI/I2C Texas Instruments MSP430 系列 16 bit MSP430 MCU, 16MHz, 2 kB，256 B ROM 闪存, 128 B RAM, 14针 TSSOP封装
分类
集成电路嵌入式微控制器数字信号处理器与控制器
对参数有疑问？问 AI 助手

商业参数

商标名MSP430产品类别16-bit Microcontrollers - MCU
标准包装数量Rail / Tube工厂包装数量90
标准封装名称TSSOP

合规参数

RoHSRoHS CompliantSVHC:No SVHC (16-Dec-2013)
欧盟RoHSCompliant海关税号85423190
零件状态:MSP430F2013抗辐射加固No
认证机构No安全特性N/A

电气参数

GPIO10转速16 MHz
定时器2 x 16 bit存储器0
RAM 大小128 byte内核大小16-Bit
核心类型MSP430频率16 MHz
接口I2C/SPI时钟速率16 MHz
比较器数量0延迟时间1
分辨率16bit存储器容量128 B
I/O 数量10计数器/定时器1
位数16额定电压1.8 → 3.6 V
看门狗定时器1时钟频率:16MHz
数据转换器A/D 10x16b最大频率16MHz
DAC数量1振荡器类型Internal
串行协议0供电电压2.5|3.3 V
分辨率（位）16bit通道数量4
模拟输入/输出SigmaDelta16 - 4ch非易失性存储器2
程序存储器大小2 KB程序存储器类型Flash
ADC/DAC 数量4最小输入电压3.6
最小供电电压1.8 V频率（中心/带宽）16bit
平均正向功率0.5每元件位数16 bit
供电电压 (Vcc/Vdd)1.8 V ~ 3.6 V

机械参数

宽度4.5mm高度1.05mm
长度5.1mm重量0.002018 oz
包装方式Tube引脚样式Gull-wing
端接方式:SMD安装类型Surface Mount
安装样式SMD/SMT引脚数:14
封装形式14TSSOP冷却的封装TSSOP
材料表面处理:MSL 1 - Unlimited总长度5.1(Max)
包装数量TSSOP尺寸/外形5.1 x 4.5 x 1.05mm
位数14外壳尺寸-插件1.05(Max)
核心数/总线宽度16 Bit脉冲宽度失真（最大）2 x 16 bit

产品信息

SPI1USB0
系列2 Series产品特性Watchdog Temp Sensor Brown Out Reset
协议1软件SLAS491I
引导加载程序UART闪存大小:2KB
倍率N/A片内RAM（通道数×位宽）1-chx16-bit
外设Brown-out Detect/Reset, POR, PWM, WDT特殊I/ON/A
架构RISC连接性I²C, SPI
可编程性Yes定时器数量1 16-bit (2CCR), 1 Watchdog/Interval
射频系列/标准MSP430使用的IC/零件View
DigiKey可编程Yes印刷电路板数量14
A/D转换器数量:8

环境参数

测试温度-40 to 105工作温度-40 to 105 °C
结工作温度105C

文档与媒体

PDF 文档
slas491i.pdf
在线文档
MSP430x20x1,2,3 Datasheet
PDF 文档
1762420.pdf
在线文档
slas491i
