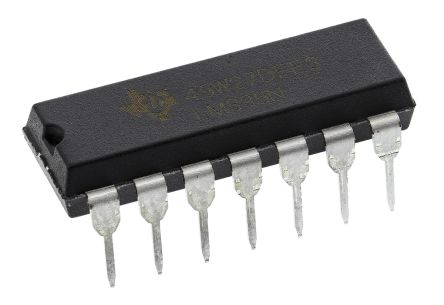

LM339N

制造商	Texas Instruments Incorporated
描述	Comparator Quad ±15V/30V 14-Pin PDIP Tube Comparator ICs IC QUAD DIFF COMPARATOR 14-DIP LM339N, Quad Comparator Open Collector 1.3μs 4-kanalers 3, 5, 9, 12, 15, 18, 24, 28V 14-Pin PDIP Comparator ICs Quad Differential Comparator Quad ?15V/30V 14-Pin PDIP Tube IC, COMPARATOR QUAD, DIP14, 339 Quad Differential Comparator Comparator Quad PDIP-14, LM339, LM339N, Texas Instruments /NOPB 4通道比较器, 开路集电极输出, 1.3μs, 多种电源电压适用, 14引脚 PDIP封装 Analog Comparators Quad Differential
分类	集成电路放大器与比较器比较器

对参数有疑问？问 AI 助手

商业参数

产品	Analog Comparators	产品类别	Comparator ICs
标准包装数量	Rail / Tube	工厂包装数量	25
标准封装名称	PDIP

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
欧盟RoHS	Compliant	海关税号	85423190
零件状态	:339	抗辐射加固	No

电气参数

增益	106.02 dB	输出类型	Open Collector
输入功率	Single/Dual	响应时间	1.3 us
比较器类型	:Differential	输出电流	2 mA
供电电流	0.5 mA	供电电压	2 V
供电类型	Single\|Dual	通道数量	4
元件数量	4	阈值电压	5 mV
输入偏置电流	50	最大额定电流	Catalog
最小输入电压	5 mV	输出电流（典型）	20mA
轨到轨工作	No	最大功耗	1050 mW
静态电流 (Iq)	0.5	静态电流（最大）	2.5mA
输入偏置电流（最大）	0.25µA @ 5V	供电电压 (Vcc/Vdd)	30
25°C失调电压	5	电源电压范围（典型）	�3/�5/�9/�12 V
输入失调电压（最大）	5mV @ 30V	电压输出差（典型值）@ 距离	106.02 dB

机械参数

宽度	6.6(Max)	重量	0.032734 oz
最大负载	0	包装方式	Tube
引脚样式	Through Hole	端接方式	:Through Hole
安装类型	Through Hole	安装样式	Through Hole
引脚数	:14	封装形式	14PDIP
冷却的封装	PDIP	材料表面处理	:-
总长度	19.69(Max)	包装数量	PDIP
位数	14	外壳尺寸-插件	5.08(Max) - 0.51(Min)
供应商器件封装	14-PDIP

产品信息

类型	Differential	系列	LM339
已删除	Compliant	产品特性	:Open Collector, Open Drain
软件	SLCS006T	基本单元	:339
技术	Bipolar	制造商全称	Differential Comparator
功能框图	fbd_slcs006t.gif	使用的IC/零件	:LM339N
输出配置	:CMOS, MOS, TTL	比较器数量	:4
印刷电路板数量	14

环境参数

开关次数	0.3	温度范围	:Commercial
测试温度	0 to 70	工作温度	0 to 70 °C

文档与媒体

PDF 文档

LM139,239,339(A), LM2901(AV,V)

PDF 文档

1633630.pdf

PDF 文档

1640826.pdf

在线文档

lm339
