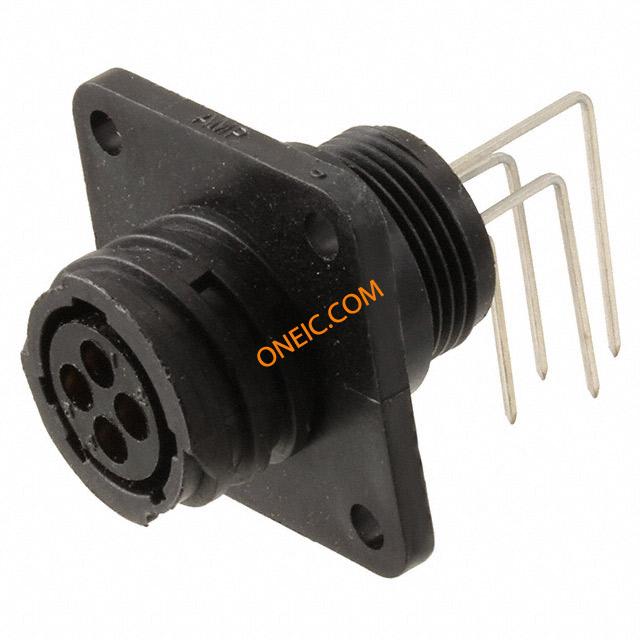

796407-1

点击放大查看

796407-1

制造商
TE Connectivity Ltd.
描述Conn CPC SKT 4 POS Solder RA Thru-Hole 4 Terminal 1 Port CPC Connectors CPC POSTED RCPT,11-4,R/A Standard Circular Connector CPC POSTED RCPT 11-4 R/A CPC (Circular Plastic) and Circular Metal-Shell Connectors CPC (Circular Plastic) and Circular Metal-Shell Connectors Product Highlights:ConnectorConnector Type = ReceptacleNumber of Positions = 44 Signal Positions0 Power PositionsSearch Keywords:Circular Plastic, Cabled Power, POWERBAND, coaxial, power, DIN 57627, III+ contacts, CMC, Metal Shell CPC, TETRASEAL, IEC IP 65, IEC IP 67, input/output, box to box, circular industrial, sealed, discrete wire, crimp, input/output, box to box, circular, Circular Plastic Connectors, CPC
分类
对参数有疑问?问 AI 助手

商业参数

商标名CPC Series 1标准包装规格16
标准包装数量Trays

合规参数

RoHSLead free / RoHS non-compliant合规性No
无铅定义Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder cRoHS/ELV合规状态Not ELV/RoHS compliant

电气参数

输入端1.75额定电压600VAC/DC
防溅等级通道数量4
最大额定电流13A连接器类型 - 电压输入反向

机械参数

密封型No外形尺寸(长x宽)11
包装方式Tray外壳尺寸11
方向Keyed外壳样式Receptacle
端接方式Solder螺纹尺寸5/8 - 24 UNEF-2A
外壳颜色Black安装类型Through Hole
插针或插孔Socket连接器类型Receptacle, Female Sockets
接触镀层Gold Flash紧固类型Threaded
安装样式Panel引脚数0
外壳材料(壳体)全塑连接器样式Receptacle
壳体材料Thermoplastic包装数量16
面板安装类型带有端接样式Printed Circuit Board
第一触头极性Socket配接方向Keyed
触点数4端接表面处理Gold
位数4外壳尺寸-插件All Plastic
安装孔直径3.18 [.125]外壳材料及表面处理Thermoplastic
接触镀层厚度30µin (0.76µm)第一连接器安装类型Panel
第二连接器安装特性Reverse

产品信息

类型CPC连接器性别RCP
系列Series 1预加载Yes
产品子类型Connector其他规格Without

环境参数

工作范围不密封工作温度-40°C ~ 105°C
