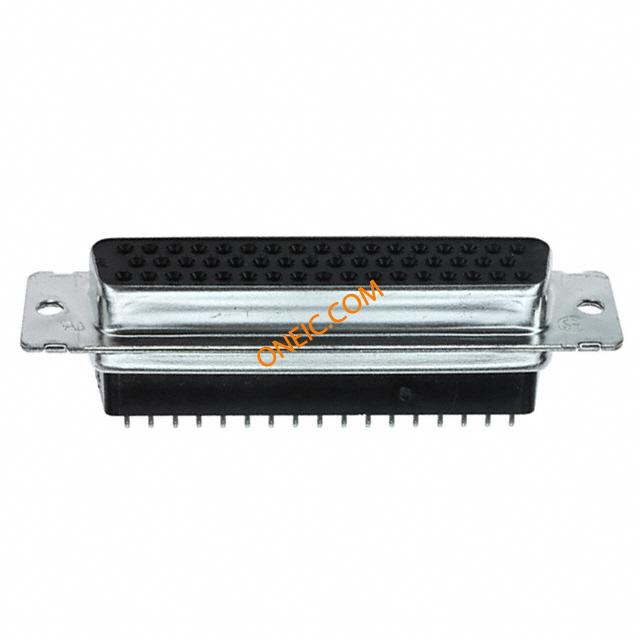

点击放大查看

745191-1

制造商	TE Connectivity Ltd.
描述	Conn D-Subminiature SKT 50 POS 2.76mm Solder ST Thru-Hole 50 Terminal 1 Port D-Sub Standard Connectors RECP FULL MTL SHL 50 mounting holes Standard Board Mount Connectors CONN D-SUB RCPT STR 50POS PCB AU Conn D-Subminiature SKT 50 POS 2.76mm Solder ST Thru-Hole 50 Terminal 1 Port Product Highlights:50 PositionsHousing Gender = ReceptaclePCB Mount Angle = VerticalProduct Series = HD 20Without Mating Connector LockSearch Keywords:Subminiature D, AMPLIMITE, MIL-C-24308, DIN 41652, Mark II, Mark III, DIN 41494, box to box, military/aerospace, 13C3, 3C3, HD-22, ACTION PIN, d-sub, d sub, dsub Conn;D-Sub;PCBSocket;50Pos;STR;HD-20Series;20AWG;FullMetalShell HD20 Series 50 Position Straight Socket Board Mount D-Sub Connector 50 RCPT SP/MS STD
分类	连接器解决方案D-Sub连接器

对参数有疑问？问 AI 助手

商业参数

产品类别	D-Sub Standard Connectors	标准包装数量	Rail / Tube
工厂包装数量	7

合规参数

RoHS	No	防护类型	UL 94V-0
抗辐射加固	No	无铅定义	Not suitable for lead free processing
标准编号	UL E28476	RoHS/ELV合规状态	ELV compliant, 5 of 6 Compliant
材料阻燃等级	UL 94V-0

电气参数

接地方式	Without	额定电压	125V
最大额定电流	6A	最小供电电压	250VDC/250VAC

机械参数

颜色	Black	深度	15.36 mm
间距	2.76 mm	高度	17.68 mm
密封型	No	外形尺寸(长x宽)	5
锁定类型	不带	包装方式	Tube
壳体颜色	黑色	引脚样式	正方形
外壳尺寸	5	端接方式	Solder
触点形式	Signal	触头类型	Signal
柱间距	.109	外壳表面处理	锡
第二连接器	Without	触点形状	Square
安装类型	Vertical	外壳镀层	Tin
连接器类型	Receptacle, Female Sockets	接触镀层	Gold
法兰特征	Housing/Shell (Unthreaded)	接地类型	Without
安装样式	Through Hole	排数	2
外壳材料（壳体）	Steel	电路板厚度	0.062 â 0.093 [1.57 â 2.36]
连接器样式	D-Sub	插入件材料	Thermoplastic
外形（宽 x 高）	High	触头材料	Phosphor Bronze
壳体材料	Thermoplastic	总长度	66.92 mm
安装特性	安装孔	包装数量	7
面板安装类型	Without	尺寸/外形	0.64 [.025]
接地凹痕	Without	端接样式	Solder
连接器颜色	None	外径	.64 mm [ .025 in ]
触点数	50	位数	50
外壳尺寸-插件	Full Metal	安装孔直径	3.05 [.120]
外壳材料及表面处理	Steel, Tin Plated	端子柱长度	3.18 [0.125]
接触镀层厚度	Flash	外壳与棱镜材料	否
外壳尺寸，连接器布局	5 (DD, D)

产品信息

备注	All receptacles are preloaded with size 20 DF posted socket contacts	类型	D-Subminiature
连接器性别	Female	系列	HD-20
可密封	否	制造商全称	AMP
预装	是	产品子类型	连接器
端口数	1 Port

环境参数

工作温度

-55°C ~ 105°C

封装热阻

1.57 – 2.36 mm [ .062 – .093 in ]
