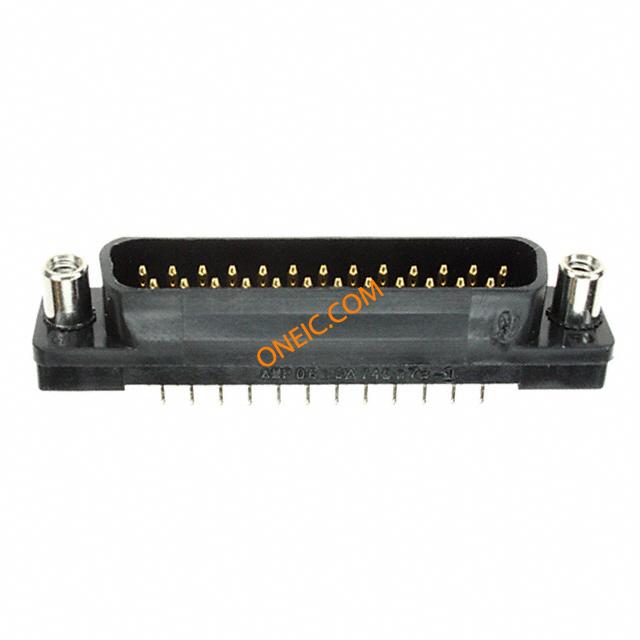

点击放大查看

745073-1

制造商	TE Connectivity Ltd.
描述	Conn D-Subminiature PIN 25 POS 2.77mm Solder ST Thru-Hole 25 Terminal 1 Port D-Sub Standard Connectors 25 PLUG SCRW LK 630 Standard Board Mount Connectors CONN D-SUB PLUG STR 25POS PCB AU Conn D-Subminiature PIN 25 POS 2.77mm Solder ST Thru-Hole 25 Terminal 1 Port Product Highlights:Number of Positions = 25PlugPCB Mount Angle = VerticalProduct Series = HD 20With Mating Connector LockSearch Keywords:Subminiature D, AMPLIMITE, MIL-C-24308, DIN 41652, Mark II, Mark III, DIN 41494, box to box, military/aerospace, 13C3, 3C3, HD-22, ACTION PIN, d-sub, d sub, dsub 25 PLUG SP/AP SCRLK
分类	连接器解决方案D-Sub连接器

对参数有疑问？问 AI 助手

商业参数

其他名称	A23233	产品类别	D-Sub Standard Connectors
标准包装数量	Rail / Tube	工厂包装数量	10

RoHS	No	无铅定义	Wave solder capable to 240Â°C, Wave solder capable to 260Â°C, Wave solder c
认可国家	UL E28476	RoHS/ELV合规状态	ELV compliant, 5 of 6 Compliant
材料阻燃等级	UL 94V-0

接地方式	Without	额定电压	125V
连接器阻抗	母端螺钉锁，固定	最大额定电流	6A

颜色	Black	间距	2.77 mm
密封型	No	外形尺寸(长x宽)	3
包装方式	Tube	壳体颜色	黑色
外壳尺寸	3	端接方式	Solder
触头类型	Signal	柱间距	.108
第二连接器	With	触点形状	Round
安装类型	Through Hole	连接器类型	Plug, Male Pins
接触镀层	Gold	法兰特征	Mating Side; Female Screwlock (4-40)
接地类型	Without	安装样式	Through Hole
排数	2	电路板厚度	0.062 â 0.093 [1.57 â 2.36]
连接器样式	D-Sub	插入件材料	黄铜
锁定特性	Female Screwlocks, Fixed	外形（宽 x 高）	Standard
触头材料	Brass	壳体材料	Thermoplastic
安装特性	安装孔	包装数量	10
面板安装类型	Without	尺寸/外形	0.66 [.026]
接地凹痕	Without	端接样式	Through Hole
连接器颜色	None	外径	.66 mm [ .026 in ]
触点数	25	位数	25
外壳尺寸-插件	All Plastic	端子螺钉表面处理	镀镍铜薄层
安装孔直径	3.05 [.120]	端子柱长度	3.18 [0.125]
接触镀层厚度	Flash	螺钉材料 - 镀层	Brass
外壳与棱镜材料	是	外壳尺寸，连接器布局	3 (DB, B)

备注	Plugs are preloaded with size 20 DF posted pin contacts	类型	D-Subminiature
连接器性别	PIN	系列	HD-20
可密封	否	制造商全称	AMP
预装	是	产品子类型	连接器

工作温度

-55°C ~ 105°C

封装热阻

1.57 – 2.36 mm [ .062 – .093 in ]
