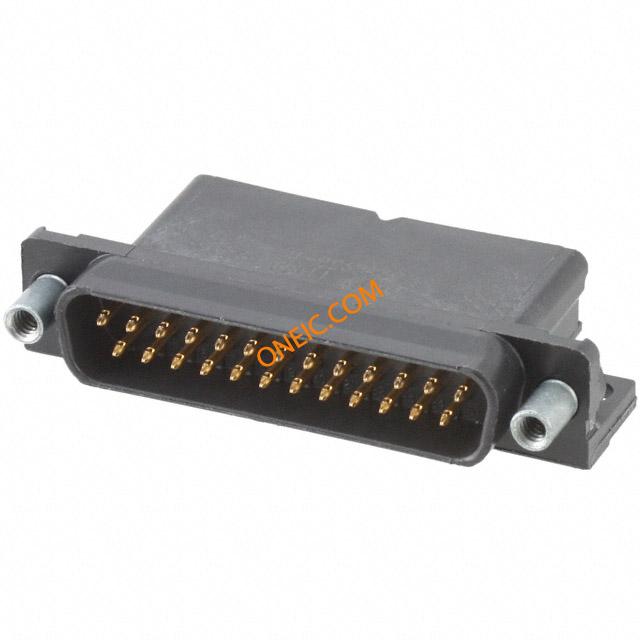

点击放大查看

5748953-1

制造商	TE Connectivity Ltd.
描述	Conn D-Subminiature PIN 25 POS 2.76mm Solder RA Thru-Hole 25 Terminal 1 Port D-Sub Standard Connectors B25P RA590 Standard Board Mount Connectors CONN PLUG RTANG 25 POS GOLD PCB AMPLIMITE HD-20 PCB Plug Right Angle 25P Conn D-Subminiature PIN 25 POS 2.76mm Solder RA Thru-Hole 25 Terminal 1 Port Product Highlights:Number of Positions = 25PlugPCB Mount Angle = Right AngleProduct Series = HD 20With Mating Connector LockSearch Keywords:Subminiature D, AMPLIMITE, MIL-C-24308, DIN 41652, Mark II, Mark III, DIN 41494, box to box, military/aerospace, 13C3, 3C3, HD-22, ACTION PIN, d-sub, d sub, dsub Conn;D-Sub;PCBPlug;25Pos;RTAng;HD-20Series;20AWG;AllPlasticShell AMP III PLUG 25P RA 590 FFSCRLK
分类	连接器解决方案D-Sub连接器

对参数有疑问？问 AI 助手

商业参数

产品类别	D-Sub Standard Connectors	标准包装数量	Trays
工厂包装数量	70

RoHS	RoHS Compliant	抗辐射加固	No
无铅定义	Wave solder capable to 240Â°C, Wave solder capable to 260Â°C, Wave solder c	RoHS/ELV合规状态	RoHS compliant, ELV compliant
材料阻燃等级	UL 94V-0

接地方式	Without	额定电压	125V
连接器阻抗	母端螺钉锁，4-40 UNC	最大额定电流	6A

颜色	Black	深度	24.91 mm
间距	2.76 mm	高度	11.48 mm
密封型	No	外形尺寸(长x宽)	3
包装方式	Tray	壳体颜色	黑色
外壳尺寸	3	端接方式	Solder
触头类型	Signal	第二连接器	With
安装类型	Through Hole	连接器类型	Plug, Male Pins
接触镀层	Gold	法兰特征	Mating Side; Female Screwlock (4-40)
接地类型	Without	安装样式	Through Hole
排数	2	电路板厚度	0.062 [1.57]
连接器样式	D-Sub	插入件材料	黄铜
锁定特性	Female Screwlocks, 4-40 UNC	外形（宽 x 高）	Standard
触头材料	Brass	壳体材料	Nylon
总长度	53.09 mm	包装数量	70
面板安装类型	Without	尺寸/外形	14.99 mm [ .59 in ]
接地凹痕	Without	外形尺寸长x宽x高	14.99 [.590]
端接样式	Solder	连接器颜色	None
触点数	25	位数	25
外壳尺寸-插件	All Plastic	端子螺钉表面处理	透明铬酸盐
安装孔直径	3.18	端子柱长度	3.18 [0.125]
接触镀层厚度	30µin (0.76µm)	螺钉材料 - 镀层	Zinc
外壳与棱镜材料	是	外壳尺寸，连接器布局	3 (DB, B)

工作温度

-55°C ~ 105°C

封装热阻

1.57 mm [ .062 in ]
