点击放大查看

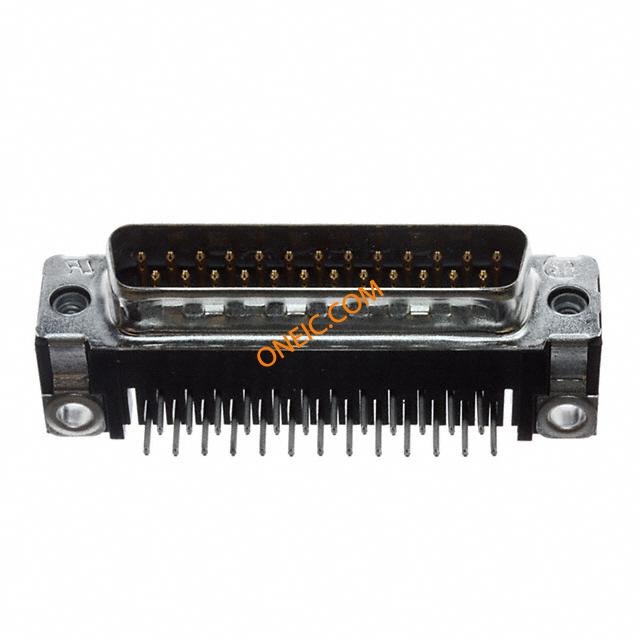

5747238-3
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn D-Subminiature PIN 25 POS 2.77mm Solder RA Thru-Hole 25 Terminal 1 Port D-Sub Standard Connectors 25 MSFL PLUG RA 318 (IN FM) Standard Board Mount Connectors CONN D-SUB PLUG R/A 25POS 25 MSFL PLUG RA 318 (IN,FM) |
| 分类 |
商业参数
| 产品类别 | D-Sub Standard Connectors | 标准包装数量 | Trays |
| 工厂包装数量 | 65 | ||
合规参数
| RoHS | RoHS Compliant | 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| 接地方式 | Without | 额定电压 | 125V |
| 连接器阻抗 | 螺纹插针，4-40 UNC, 螺纹插针，4-40 UNC | 最大额定电流 | 6A |
机械参数
| 颜色 | Black | 密封型 | No |
| 外形尺寸(长x宽) | 3 | 包装方式 | Tray |
| 壳体颜色 | 黑色 | 引脚样式 | Round |
| 外壳尺寸 | 3 | 端接方式 | Solder |
| 触头类型 | Signal | 柱间距 | .109 |
| 外壳表面处理 | 铜镀锡 | 第二连接器 | With |
| 触点形状 | Round | 安装类型 | Right Angle |
| 外壳镀层 | Tin | 连接器类型 | Plug, Male Pins |
| 接触镀层 | Gold | 法兰特征 | Housing/Shell (4-40) |
| 接地类型 | With | 尖端材料（笔尖） | Tin |
| 安装样式 | Through Hole | 排数 | 2 |
| 壳体镀层 | 锡 | 外壳材料（壳体） | Steel |
| 电路板厚度 | 0.093 [2.36] | 连接器样式 | D-Sub |
| 插入件材料 | Zinc | 锁定特性 | Threaded Insert, 4-40 UNC |
| 磁芯材质 | 黄铜 | 材料表面处理 | Clear Chromate |
| 外形（宽 x 高） | Standard | 触头材料 | Brass |
| 壳体材料 | Thermoplastic | 安装特性 | 安装孔 |
| 包装数量 | 65 | 面板安装类型 | Without |
| 尺寸/外形 | 0.66 [.026] | 接地凹痕 | With |
| 外形尺寸 长x宽x高 | 8.08 [.318] | 端接样式 | Through Hole |
| 连接器颜色 | None | 外径 | .66 mm [ .026 in ] |
| 触点数 | 25 | 位数 | 25 |
| 外壳尺寸-插件 | Front Metal Shell | 安装孔直径 | 3.18 [.125] |
| 外壳材料及表面处理 | Steel, Tin Plated | 端子柱长度 | 3.18 [0.125] |
| 接触镀层厚度 | Flash | 外壳与棱镜材料 | 否 |
| 外壳尺寸，连接器布局 | 3 (DB, B) | ||
产品信息
| 备注 | Plugs are preloaded with size 20 DF posted pin contacts | 连接器性别 | Plug |
| 系列 | HD-20 | 产品特性 | Ground Strap, Grounding Indents |
| 可密封 | 否 | 预装 | 是 |
| 产品子类型 | 连接器 | ||
环境参数
| 工作温度 | -55°C ~ 105°C | 封装热阻 | 1.57 mm [ .062 in ] |
