点击放大查看

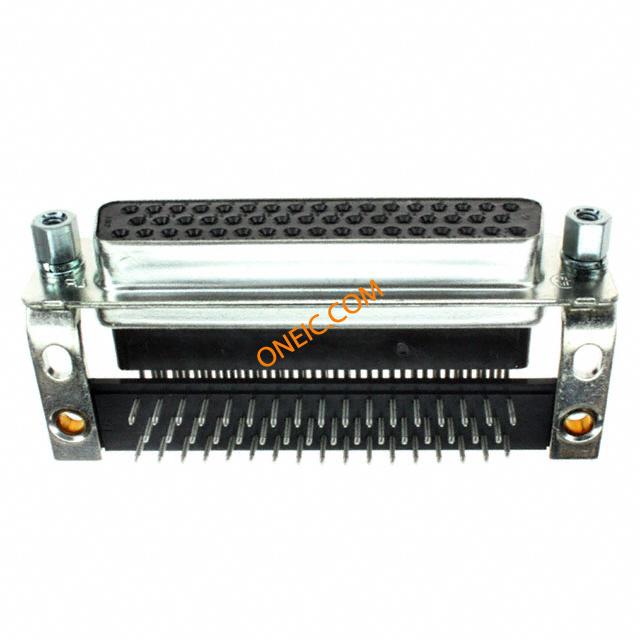

5747193-2
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn D-Subminiature SKT 50 POS 2.76mm Solder RA Thru-Hole 50 Terminal 1 Port D-Sub Standard Connectors DSUB D50S RA545 Standard Board Mount Connectors CONN DSUB RCPT 50POS T/H RA GOLD Conn D-Subminiature SKT 50 POS 2.76mm Solder RA Thru-Hole 50 Terminal 1 Port Product Highlights:Number of Positions = 50ReceptaclePCB Mount Angle = Right AngleProduct Series = HD 20With Mating Connector LockSearch Keywords:Subminiature D, AMPLIMITE, MIL-C-24308, DIN 41652, Mark II, Mark III, DIN 41494, box to box, military/aerospace, 13C3, 3C3, HD-22, ACTION PIN, d-sub, d sub, dsub Conn;D-Sub;PCBSocket;50Pos;RTAng;HD-20Series;20AWG;FullMetalShell 50 RCPT RA/MS STD (SL) |
| 分类 |
商业参数
| 产品类别 | D-Sub Standard Connectors | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 1 | ||
合规参数
| RoHS | RoHS Compliant By Exemption | 欧盟RoHS | Compliant |
| 抗辐射加固 | No | 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| 接地方式 | Without | 额定电压 | 125V |
| 连接器阻抗 | 母端螺钉锁，4-40 UNC | 最大额定电流 | 6A |
机械参数
| 颜色 | Black | 深度 | 29.28 mm |
| 间距 | 2.76 mm | 高度 | 0.605 in |
| 密封型 | No | 外形尺寸(长x宽) | 5 |
| 包装方式 | Tube | 壳体颜色 | 黑色 |
| 引脚样式 | 直角 | 外壳尺寸 | 5 |
| 端接方式 | Solder | 触头类型 | Signal |
| 柱间距 | .109 | 外壳表面处理 | 锡 |
| 第二连接器 | With | 触点形状 | Square |
| 安装类型 | Through Hole | 外壳镀层 | Tin |
| 连接器类型 | Receptacle, Female Sockets | 接触镀层 | Gold |
| 法兰特征 | Mating Side; Female Screwlock (4-40) | 接地类型 | Without |
| 安装样式 | SMD/SMT | 排数 | 3 |
| 外壳材料（壳体） | Steel | 电路板厚度 | 0.093 [2.36] |
| 连接器样式 | D-Sub | 插入件材料 | Thermoplastic |
| 锁定特性 | Female Screwlocks, 4-40 UNC | 外形（宽 x 高） | High |
| 触头材料 | Phosphor Bronze | 壳体材料 | Nylon |
| 总长度 | 66.92 mm | 安装特性 | 安装孔 |
| 包装数量 | 17 | 面板安装类型 | Without |
| 尺寸/外形 | 0.64 [.025] | 接地凹痕 | Without |
| 外形尺寸 长x宽x高 | 13.84 [.545] | 端接样式 | Solder |
| 第一触头极性 | SKT | 连接器颜色 | None |
| 外径 | .64 mm [ .025 in ] | 触点数 | 50 |
| 位数 | 50 | 外壳尺寸-插件 | Full Metal |
| 端子螺钉表面处理 | 锌 | 安装孔直径 | 3.05 [.120] |
| 外壳材料及表面处理 | Steel, Tin Plated | 端子柱长度 | 3.18 [0.125] |
| 接触镀层厚度 | Flash | 螺钉材料 - 镀层 | Steel |
| 触点材料 - 镀层 | 热塑性 | 外壳与棱镜材料 | 否 |
| 外壳尺寸，连接器布局 | 5 (DD, D) | ||
产品信息
| 备注 | All receptacles are preloaded with size 20 DF posted socket contacts | 类型 | D-Subminiature |
| 连接器性别 | SKT | 系列 | HD-20 |
| 产品特性 | Mounting Brackets | 可密封 | 否 |
| 制造商全称 | AMP | 预装 | 是 |
| 产品子类型 | 连接器 | 端口数 | 1 |
环境参数
| 工作温度 | -55°C ~ 105°C | 封装热阻 | 2.36 mm [ .093 in ] |
