5747143-2

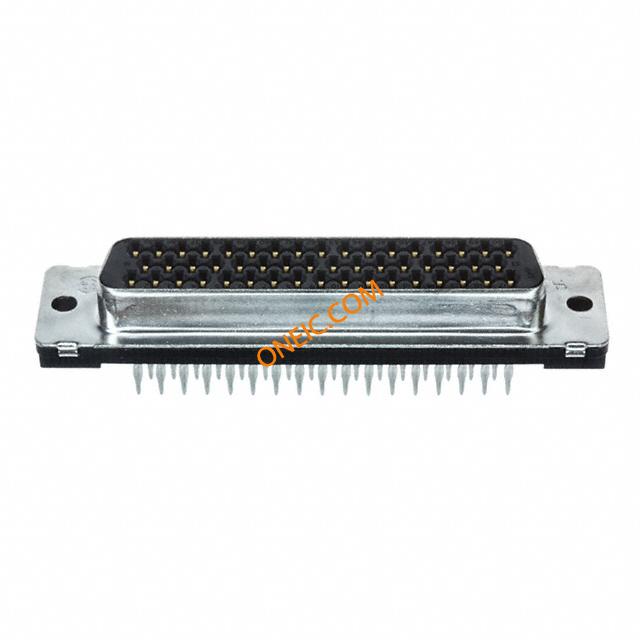

点击放大查看

5747143-2

制造商
TE Connectivity Ltd.
描述Conn D-Subminiature SKT 50 POS 2.76mm Press Fit ST Thru-Hole 50 Terminal 1 Port D-Sub Standard Connectors 50P RCPT ACT PIN/MS MED STD Standard Board Mount Connectors CONN D-SUB RCPT STR 50POS AU Standard Board Mount Connectors Product Highlights:Number of Positions = 50ReceptaclePCB Mount Angle = VerticalProduct Series = HD 20Without Mating Connector LockSearch Keywords:Subminiature D, AMPLIMITE, MIL-C-24308, DIN 41652, Mark II, Mark III, DIN 41494, box to box, military/aerospace, 13C3, 3C3, HD-22, ACTION PIN, d-sub, d sub, dsub 50 RCPT ACT PIN/MS MED STD
分类
对参数有疑问?问 AI 助手

商业参数

标准包装规格7产品类别D-Sub Standard Connectors
标准包装数量Bulk工厂包装数量7

合规参数

RoHSRoHS Compliant无铅定义Not relevant for lead free process
RoHS/ELV合规状态RoHS compliant, ELV compliant材料阻燃等级UL 94V-0

电气参数

接地方式Without

机械参数

颜色Black间距2.76 mm
密封型No外形尺寸(长x宽)5
包装方式Tube壳体颜色黑色
轴径尺寸.012外壳尺寸5
端接方式Press Fit触头类型Signal
柱间距.109外壳表面处理
第二连接器Without安装类型Through Hole
外壳镀层Tin连接器类型Receptacle, Female Sockets
接触镀层Gold法兰特征Housing/Shell (Unthreaded)
接地类型Without安装样式Through Hole
排数3外壳材料(壳体)Steel
电路板厚度0.093 [2.36]连接器样式D-Sub
插入件材料铜合金外形(宽 x 高)Standard
触头材料Copper Alloy壳体材料Thermoplastic
安装特性作用/符合标准的尾, 安装孔包装数量7
面板安装类型Without接地凹痕Without
端接样式Through Hole连接器颜色None
触点数50位数50
外壳尺寸-插件Front Metal Shell安装孔直径3.05 [.120]
外壳材料及表面处理Steel, Tin Plated端子柱长度5.80 [0.228]
接触镀层厚度Flash外壳与棱镜材料
外壳尺寸,连接器布局5 (DD, D)

产品信息

类型D-Subminiature连接器性别SKT
系列HD-20可密封
制造商全称AMP预装
产品子类型连接器

环境参数

工作温度-55°C ~ 105°C封装热阻2.36 mm [ .093 in ]
