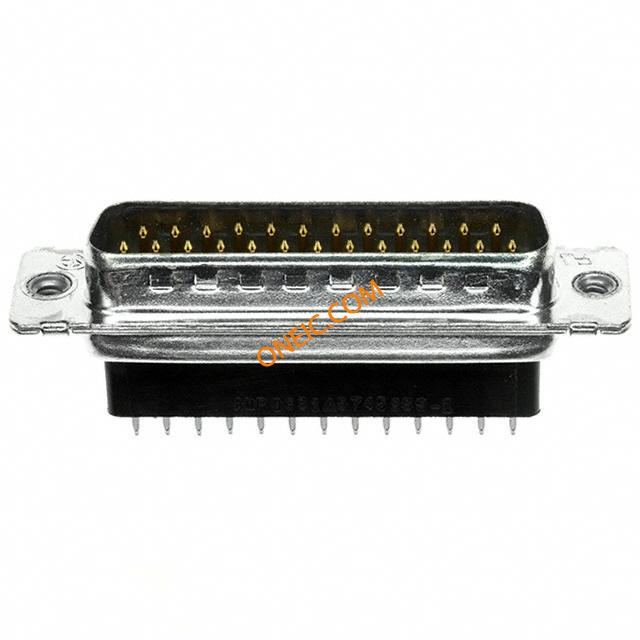

5745959-1
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn D-Subminiature PIN 25 POS 2.76mm Solder ST Thru-Hole 25 Terminal 1 Port D-Sub Standard Connectors 25 PLUG SP/MS CNUT Standard Board Mount Connectors 25 PLUG SP/MS CNUT Conn D-Subminiature PIN 25 POS 2.76mm Solder ST Thru-Hole 25 Terminal 1 Port Product Highlights:25 PositionsConnector Style = PlugPCB Mount Angle = VerticalProduct Series = HDP-20With Mating Connector LockSearch Keywords:Subminiature D, AMPLIMITE, MIL-C-24308, DIN 41652, Mark II, Mark III, DIN 41494, box to box, military/aerospace, 13C3, 3C3, HD-22, ACTION PIN, d-sub, d sub, dsub Conn;D-Sub;PCBPlug;25Pos;STR;HD-20Series;20AWG;FullMetalShell |
| 分类 |
商业参数
| 产品类别 | D-Sub Standard Connectors | 标准包装数量 | Rail / Tube |
合规参数
| RoHS | RoHS Compliant | 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| 接地方式 | Without | 额定电压 | 125V |
| 连接器阻抗 | 箝紧螺母，4-40 UNC | 最大额定电流 | 6A |
机械参数
| 颜色 | Black | 密封型 | No |
| 外形尺寸(长x宽) | 3 | 包装方式 | Tube |
| 屏蔽 | 是 | 壳体颜色 | 黑色 |
| 引脚样式 | 直角 | 外壳尺寸 | 3 |
| 螺母镀层 | Zinc | 端接方式 | Solder |
| 触头类型 | Signal | 螺母材料 | Steel |
| 柱间距 | .108 | 外壳表面处理 | 锡 |
| 第二连接器 | With | 触点形状 | Square |
| 安装类型 | Vertical | 外壳镀层 | Tin |
| 连接器类型 | Plug, Male Pins | 接触镀层 | Gold |
| 法兰特征 | Board Side (4-40) | 接地类型 | Without |
| 安装样式 | Through Hole | 排数 | 2 |
| 外壳材料（壳体） | Steel | 电路板厚度 | 0.062 â 0.093 [1.57 â 2.36] |
| 连接器样式 | D-Sub | 插入件材料 | 黄铜 |
| 锁定特性 | Clinch Nut, 4-40 UNC | 外形（宽 x 高） | Standard |
| 屏蔽材料 | 钢 | 触头材料 | Brass |
| 壳体材料 | Thermoplastic | 安装特性 | 安装孔 |
| 包装数量 | 10 | 面板安装类型 | Without |
| 尺寸/外形 | 0.64 [.025] | 接地凹痕 | With |
| 端接样式 | Solder | 连接器颜色 | None |
| 外径 | .64 mm [ .025 in ] | 触点数 | 25 |
| 位数 | 25 | 外壳尺寸-插件 | Full Metal |
| 安装孔直径 | 3.05 [.120] | 外壳材料及表面处理 | Steel, Tin Plated |
| 端子柱长度 | 3.18 [0.125] | 接触镀层厚度 | Flash |
| 外壳与棱镜材料 | 否 | 外壳尺寸，连接器布局 | 3 (DB, B) |
产品信息
| 连接器性别 | Plug | 系列 | HDP-20 |
| 产品特性 | Grounding Indents | 可密封 | 否 |
| 制造商全称 | AMP | 预装 | 是 |
| 产品子类型 | 连接器 | 其他规格 | 锌 |
环境参数
| 工作温度 | -55°C ~ 105°C | 封装热阻 | 2.36 mm [ .093 in ] |
