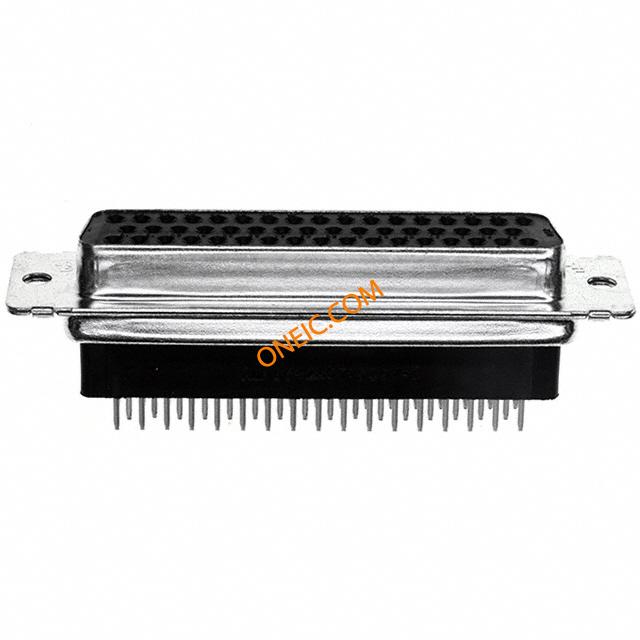

5745191-7

点击放大查看

5745191-7

制造商
TE Connectivity Ltd.
描述Conn D-Subminiature SKT 50 POS 2.76mm Solder ST Thru-Hole 50 Terminal 1 Port D-Sub Standard Connectors DSUB D50S V/MNT Standard Board Mount Connectors CONN D-SUB RCPT STR 50POS PCB AU 50 RCPT SP/MS STD
分类
对参数有疑问?问 AI 助手

商业参数

产品类别D-Sub Standard Connectors标准包装数量Rail / Tube
工厂包装数量7

合规参数

RoHSRoHS Compliant无铅定义Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c
RoHS/ELV合规状态RoHS compliant, ELV compliant材料阻燃等级UL 94V-0

电气参数

接地方式Without额定电压125V
最大额定电流6A

机械参数

颜色Black密封型No
外形尺寸(长x宽)5包装方式Tube
屏蔽壳体颜色黑色
引脚样式直角外壳尺寸5
端接方式Solder触头类型Signal
柱间距.109外壳表面处理
第二连接器Without触点形状Square
安装类型Vertical外壳镀层Tin
连接器类型Receptacle, Female Sockets接触镀层Gold
法兰特征Housing/Shell (Unthreaded)接地类型Without
安装样式Through Hole排数2
外壳材料(壳体)Steel电路板厚度0.093 – 0.125 [2.36 – 3.18]
连接器样式D-Sub插入件材料Thermoplastic
外形(宽 x 高)High触头材料Phosphor Bronze
壳体材料Polyamide (PA), Nylon, Glass Filled安装特性安装孔
包装数量7面板安装类型Without
尺寸/外形0.64 [.025]接地凹痕Without
端接样式Through Hole连接器颜色None
外径.64 mm [ .025 in ]触点数50
位数50外壳尺寸-插件Full Metal
安装孔直径3.05 [.120]外壳材料及表面处理Steel, Tin Plated
端子柱长度4.78 [0.188]接触镀层厚度Flash
触点材料 - 镀层热塑性外壳与棱镜材料
外壳尺寸,连接器布局5 (DD, D)

产品信息

备注All receptacles are preloaded with size 20 DF posted socket contacts连接器性别Female
系列HD-20可密封
制造商全称AMP预装
产品子类型连接器其他规格

环境参数

工作温度-55°C ~ 105°C封装热阻2.36 – 3.18 mm [ .093 – .125 in ]
