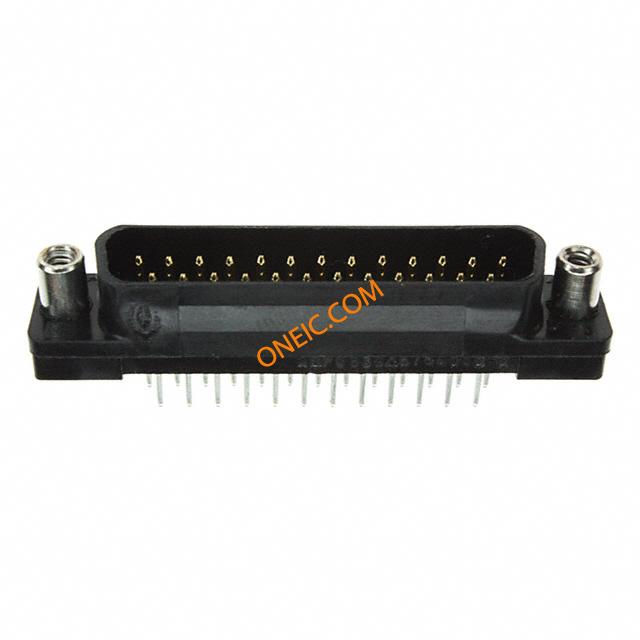

点击放大查看

5745073-3

制造商	TE Connectivity Ltd.
描述	Conn D-Subminiature PIN 25 POS 2.77mm Solder ST Thru-Hole 25 Terminal 1 Port D-Sub Standard Connectors DSUB B25P V/MNT Standard Board Mount Connectors CONN D-SUB PLUG VERT 25POS HD-20 PLUG 25P VERT FFSCRLK HD-20 PLUG 25P VERT FFSCRLK Search Keywords:Subminiature D, AMPLIMITE, MIL-C-24308, DIN 41652, Mark II, Mark III, DIN 41494, box to box, military/aerospace, 13C3, 3C3, HD-22, ACTION PIN, d-sub, d sub, dsub AMPLIMITEHD-20PLUG25PVERTFFSCRLK HD20 Series 25 Position Straight Plug Plastic Shell Board Mount D-Sub
分类	连接器解决方案D-Sub连接器

对参数有疑问？问 AI 助手

商业参数

标准包装规格	10	产品类别	D-Sub Standard Connectors
标准包装数量	Rail / Tube	工厂包装数量	10

RoHS	RoHS Compliant	无铅定义	Wave solder capable to 240Â°C, Wave solder capable to 260Â°C, Wave solder c
RoHS/ELV合规状态	RoHS compliant, ELV compliant	材料阻燃等级	UL 94V-0

接地方式	Without	额定电压	125V
连接器阻抗	母端螺钉锁，固定	最大额定电流	6A

颜色	Black	间距	2.77 mm
密封型	No	外形尺寸(长x宽)	3
包装方式	Tube	屏蔽	否
壳体颜色	黑色	引脚样式	Round
外壳尺寸	3	端接方式	Solder
触点形式	Signal	触头类型	Signal
柱间距	.109	第二连接器	With
触点形状	Round	安装类型	Through Hole
连接器类型	Plug, Male Pins	接触镀层	Gold
法兰特征	Mating Side; Female Screwlock (4-40)	接地类型	Without
安装样式	Through Hole	排数	2
电路板厚度	0.093 â 0.125 [2.36 â 3.18]	连接器样式	D-Sub
插入件材料	黄铜	锁定特性	Female Screwlocks, Fixed
外形（宽 x 高）	Standard	触头材料	Brass
壳体材料	Thermoplastic	安装特性	安装孔
包装数量	10	面板安装类型	Without
尺寸/外形	0.66 [.026]	接地凹痕	Without
端接样式	Through Hole	连接器颜色	None
外径	.66 mm [ .026 in ]	触点数	25
位数	25	外壳尺寸-插件	All Plastic
端子螺钉表面处理	镀镍铜薄层	安装孔直径	3.05 [.120]
端子柱长度	4.32 [0.170]	接触镀层厚度	Flash
螺钉材料 - 镀层	Brass	外壳与棱镜材料	是
外壳尺寸，连接器布局	3 (DB, B)

备注	Plugs are preloaded with size 20 DF posted pin contacts	类型	D-Subminiature
连接器性别	PIN	系列	HD-20
可密封	否	制造商全称	AMP
预装	是	产品子类型	连接器
其他规格	否

工作温度

-55°C ~ 105°C

封装热阻

2.36 – 3.18 mm [ .093 – .125 in ]
