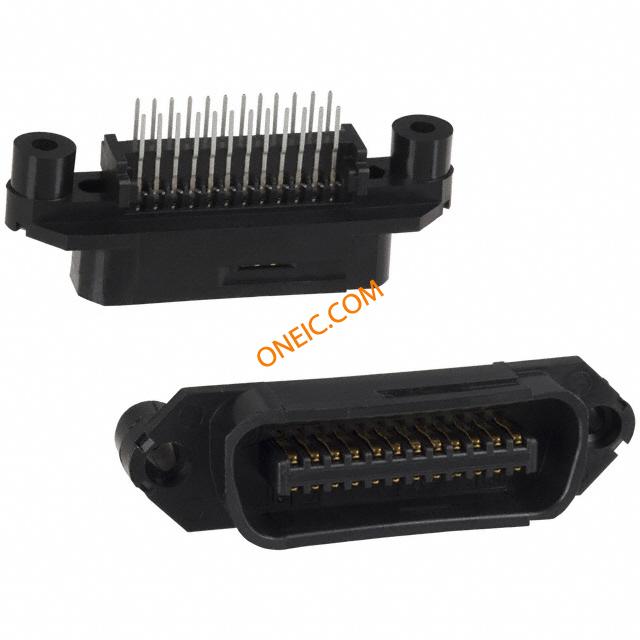

点击放大查看
5552221-1
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn IEEE 488 PL 24 POS 2.16mm Solder ST Thru-Hole 24 Terminal 1 Port 2.16 [.085] Printed Circuit Board Connectors CONN PLUG CHAMP 24POS VERT Conn IEEE 488 PL 24 POS 2.16mm Solder ST Thru-Hole 24 Terminal 1 Port Product Highlights:PlugNumber of Positions = 24PCB Mount Style = VerticalStandard OrientationStandard ProfileSearch Keywords:intermateable, high density, wave solder, edge connector, vertical mount connector, insulation displacement, CHAMP-LOK, shielded, 0.8mm, .050, .085 Centerline Miniature Ribbon Connectors (CHAMP), ribbon cable, input/output, pcb connectors, AMPHENOL, Centronics ASSY, PLUG, 24 POS, VERT MTG |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 交货时间 | 98 Days | 子类别 | Connector Interface |
| 标准包装数量 | Trays | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-0 |
机械参数
| 颜色 | Black | 深度 | 15.24 mm |
| 间距 | 2.16 mm | 高度 | 18.11 mm |
| 方向 | Standard | 屏蔽类型 | No |
| 端接方式 | Solder | 第二连接器 | With |
| 基体材料 | Glass-filled Polyester | 安装类型 | Through Hole |
| 连接器类型 | Plug | 接触镀层 | Tin |
| 法兰特征 | Board Side | 安装样式 | Vertical |
| 排数 | 2 | 电路板厚度 | 1.57 [0.062], 3.18 [0.125], 2.36 [0.093] |
| 连接器样式 | Center Strip Contacts | 锁定特性 | Screwlocks |
| 磁芯材质 | Thermoplastic | 外形（宽 x 高） | Standard |
| 触头材料 | Copper Alloy | 壳体材料 | Thermoplastic |
| 总长度 | 44.45 mm | 框架材料 | Thermoplastic |
| 面板安装类型 | Without | 触点数 | 24 POS |
| 位数 | 24 | ||
产品信息
| 类型 | IEEE 488 | 连接器性别 | PL |
| 制造商全称 | AMP | 端口数 | 1 Port |
| 其他规格 | No | 适用产品/相关产品 | 552221-1 |
环境参数
| 工作温度 | -40C to 105C | 结工作温度 | 105C |
