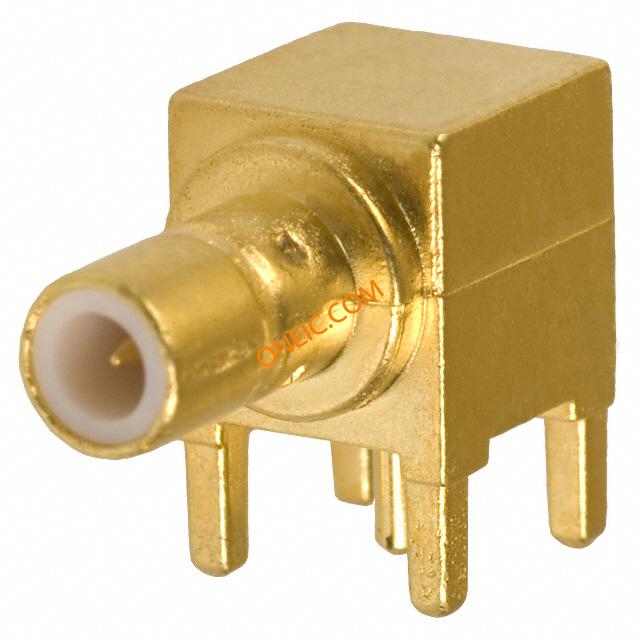

415340-1
| 制造商 | |
| 描述 | Conn SMB RCP 50Ohm Solder RA Thru-Hole Gold RF Connectors RA PCB JACK 50 OHM SMB RF Connectors CONN SMB JACK R/A 50 OHM PCB SMB r/a PCB mount Jack 50ohm RF Connectors / Coaxial Connectors RA PCB JACK 50 OHM Conn SMB RCP 50Ohm Solder RA Thru-Hole Gold Product Highlights:ConnectorJackStandardTerminate To Printed Circuit BoardCoupler Style = Quick Connect/DisconnectSearch Keywords:RF, MIL-C-39012, BS9210 F0022, subminiature, RF COAXIAL, SMB. THT. RIGHT ANGLE, 50OHM PCBJack,Right-Angle,SMB TE Connectivity 直角 50Ω 通孔安装 SMB 连接器, 插座, 焊接端接 PCB JACK, RTANG, SMB |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Connectors | 其他名称 | 4153401 |
| 产品类别 | RF Connectors | 标准包装数量 | Bulk |
| 工厂包装数量 | 1 | ||
合规参数
| RoHS | RoHS Compliant By Exemption | 海关税号 | 85369010 |
| 抗辐射加固 | No | 无铅定义 | Not relevant for lead free process |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | ||
电气参数
| 阻抗 | 50 Ohm | 最大频率 | 4GHz |
| 连接器阻抗 | 50 | 绝缘电阻 | 1000 MOhms |
机械参数
| 尺寸 | Standard | 深度 | 6.4 mm |
| 高度 | 7.04 mm | 重量 | 0.005 |
| 镀层 | Gold | 包装方式 | Bulk |
| 电缆类型 | :- | 本体表面处理 | Gold |
| 方向 | Right Angle | 端接方式 | Solder |
| 耦合器类型 | Quick Connect/Disconnect | 基体材料 | Zinc Alloy |
| 安装类型 | Through Hole | 外壳镀层 | Gold |
| 行程角度 | RightAngle | 连接器类型 | Connector PCB |
| 接触镀层 | Gold | 紧固类型 | Snap-On |
| 外壳涂层 | Gold | 安装样式 | Thru Hole |
| 壳体镀层 | Gold | 连接器样式 | SMB |
| 外形（宽 x 高） | Low | 触头材料 | Brass |
| 壳体材料 | Zinc | 面板安装类型 | Without |
| 主要材料 | SMB | 端接样式 | Solder |
| 触点数 | With | 屏蔽层端接方式 | Solder |
| 接触件端接 | Solder | 介电材料 | TEFLON |
| 绝缘材料 - 类型 | Teflon | 中心触点镀层工艺 | Gold |
| 中心触点材料 | Brass | 供应商器件封装 | Right Angle |
| 第一连接器安装类型 | :PCB | ||
产品信息
| 类型 | SMB | 等级 | Commercial |
| 连接器性别 | RCP | 系列 | Standard |
| 极性 | Standard | 制造商全称 | AMP |
| 产品子类型 | Connector | 连接类型 | PCB |
| 射频系列/标准 | 415340 | 应用细节 | Commercial |
环境参数
| 防护等级 | Without | 工作温度 | - 65 C to + 165 C |
| 环境防护（如抗紫外线） | Without | ||
