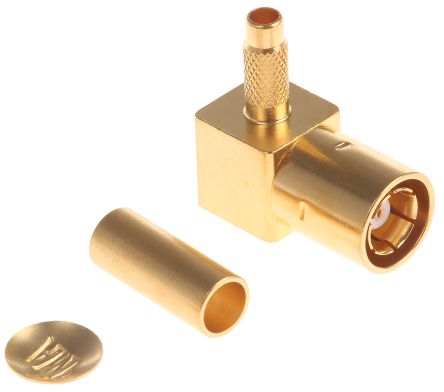

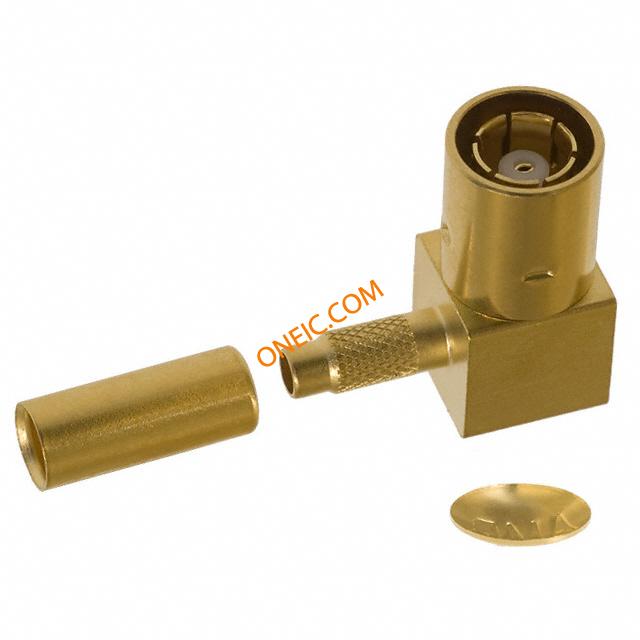

414002-1
| 制造商 | |
| 描述 | Conn SMB PL 0Hz to 4GHz 50Ohm Crimp RA Cable Mount Gold Over Nickel SMB RF Connectors CONN SMB PLUG R/A 50 OHM SOLDER SMB r/a cable plug crimp 50ohm RF Connectors / Coaxial Connectors PLUG R.A. GOLD 50 Conn SMB PL 0Hz to 4GHz 50Ohm Crimp RA Cable Mount Gold Over Nickel Product Highlights:ConnectorPlugStandardTerminate To Coaxial CableCoupler Style = Quick Connect/DisconnectSearch Keywords:RF, MIL-C-39012, BS9210 F0022, subminiature, PLUG, SMB R/A, GOLD, RG174 Connector;SMB;50Ohms;RightAngle;GoldoverNickel;Brass;Teflon;Coaxial TE Connectivity 直角 50Ω 电缆安装 SMB 连接器, 插头, 压接端接, RG174, RG188, RG316 PLUG,CABLE,RTANG,SMB,AUPLTD |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Connectors | 其他名称 | A4028 |
| 产品类别 | RF Connectors / Coaxial Connectors | 标准包装数量 | Bulk |
| 工厂包装数量 | 100 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 海关税号 | 85366990 |
电气参数
| 频率 | 0 to 4 GHz | 阻抗 | 50 Ohm |
| 额定电压 | 400V | 最大频率 | 4GHz |
| 绝缘电阻 | 1000 MOhms | ||
机械参数
| 尺寸 | Standard | 重量 | 0.005 |
| 包装方式 | Bulk | 电缆类型 | Belden 9221, RG-174, RG-316, RG-188, RG-188A, RG-179, RG-179A, RG-179B, RG-161, RG-187, RG-187A |
| 本体表面处理 | Gold | 电缆组 | RG-174, 188, 316 |
| 方向 | Right Angle | 端接方式 | Crimp |
| 基体材料 | Brass | 安装类型 | Cable Mount |
| 行程角度 | RightAngle | 连接器类型 | Plug, Female Socket |
| 接触镀层 | Gold Over Nickel | 紧固类型 | Snap-On |
| 外壳涂层 | Gold | 安装样式 | CableMount |
| 连接器样式 | SMB | 触头材料 | Brass |
| 壳体材料 | Brass | 主要材料 | SMB |
| 端接样式 | Crimp | 配接方向 | QuickConnect/Disconnect |
| 屏蔽层端接方式 | Crimp | 接触件端接 | Solder |
| 介电材料 | Polytetrafluoroethylene (PTFE) | 中心触点镀层工艺 | Gold |
| 中心触点材料 | Beryllium Copper | 供应商器件封装 | :Right Angle Plug |
| 第一连接器安装类型 | :Cable | ||
产品信息
| 类型 | SMB | 连接器性别 | PL |
| 系列 | :Standard | 垫子类型 | MIL-C-39012 |
| 极性 | Standard | 制造商全称 | AMPBrand |
| 连接类型 | Coaxial Cable | 射频系列/标准 | 414002 |
| 应用细节 | TrueMIL | ||
环境参数
| 工作温度 | - 65 C to + 165 C | ||
