点击放大查看

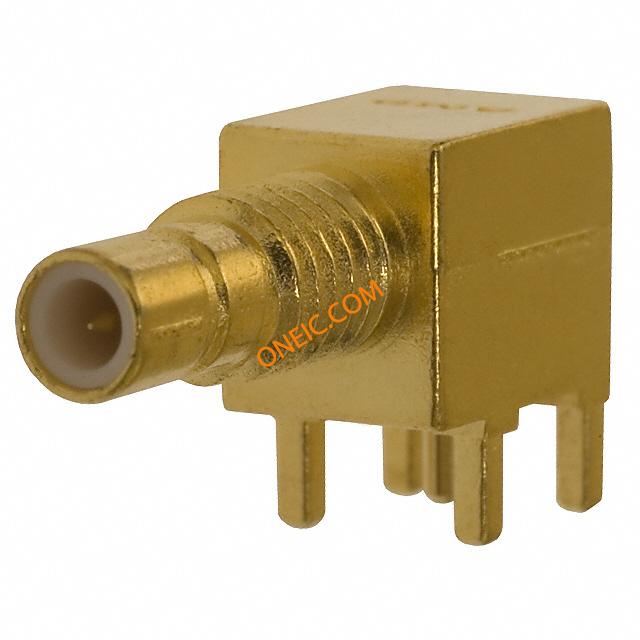

414963-1
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn SMB RCP 50Ohm Solder RA Thru-Hole Gold SMB RF Connectors CONN SMB JACK R/A 50 OHM PCB RF Connectors / Coaxial Connectors RA PCB BULKHEAD JK Conn SMB RCP 50Ohm Solder RA Thru-Hole Gold Product Highlights:Connector - RFJackStandardApplies To Printed Circuit BoardCoupler Style = Quick Connect/DisconnectSearch Keywords:RF, MIL-C-39012, BS9210 F0022, subminiature, SMB PCB R/A JACK |
| 分类 |
商业参数
| 产品 | PCB Connectors | 产品类别 | RF Connectors / Coaxial Connectors |
| 标准包装数量 | Bulk | 工厂包装数量 | 100 |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 抗辐射加固 | No | 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | ||
电气参数
| 阻抗 | 50 Ohm | 耦合系数 | 卡扣固定 |
| 最大频率 | 4GHz | 连接器阻抗 | 50 |
| 阻抗（最大）（Zzt） | 50 | 绝缘电阻 | 1000 MOhms |
机械参数
| 深度 | 6.35 mm | 形状 | 正方形 |
| 高度 | 7.67 mm | 镀层 | Gold |
| 包装方式 | Bulk | 本体表面处理 | Gold |
| 方向 | Right Angle | 端接方式 | Solder |
| 螺纹尺寸 | 10-32 | 耦合器类型 | Quick Connect/Disconnect |
| 基体材料 | Zinc Alloy | 安装类型 | Through Hole |
| 连接器类型 | Without | 接触镀层 | Gold |
| 紧固类型 | Snap-On | 安装样式 | Thru Hole |
| 壳体镀层 | Gold | 连接器样式 | SMB |
| 外形（宽 x 高） | Standard | 触头材料 | Brass |
| 总长度 | 19.87 mm | 面板安装类型 | Bulkhead |
| 主要材料 | 锌合金 | 端接样式 | Solder |
| 触点数 | With | 屏蔽层端接方式 | Solder |
| 接触件端接 | Solder | 介电材料 | TEFLON |
| 中心触点表面处理 | 金 | 端子螺钉表面处理 | 金 |
| 中心触点镀层工艺 | Gold | 中心触点材料 | Brass |
| 供应商器件封装 | Right Angle | 第一连接器安装类型 | Bulkhead |
| 外管直径（最大） | 4.75 mm [ .187 in ] | ||
产品信息
| 类型 | SMB | 等级 | Consumer |
| 连接器性别 | RCP | 系列 | Standard |
| 极性 | Standard | 制造商全称 | AMP |
| 产品子类型 | Connector | 连接类型 | PCB |
| 射频系列/标准 | 414963 | 其他规格 | 板支座 |
环境参数
| 防护等级 | Without | 工作温度 | -65°C ~ 165°C |
| 环境防护（如抗紫外线） | Without | ||
