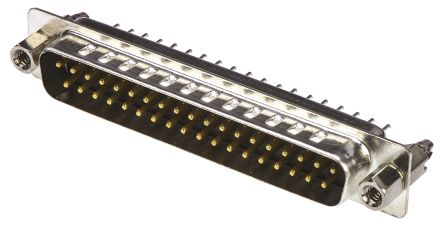

3-1634221-2

制造商	TE Connectivity Ltd.
描述	Conn D-Subminiature PIN 37 POS 2.77mm Solder ST Thru-Hole 37 Terminal 1 Port Tray D-Sub Standard Connectors 37P PLUG VERT 15 AU Standard Board Mount Connectors CONN D-SUB PLUG 37POS VERT GOLD 37way D-plug with female screw boardlock Conn D-Subminiature PIN 37 POS 2.77mm Solder ST Thru-Hole 37 Terminal 1 Port Tray Search Keywords:Subminiature D, AMPLIMITE, MIL-C-24308, DIN 41652, Mark II, Mark III, DIN 41494, box to box, military/aerospace, 13C3, 3C3, HD-22, ACTION PIN, d-sub, d sub, dsub PLUG, D, PCB, SCREWLOCK, 37WAY 37WD-PLUG+LOCKS/SCREWS TE Connectivity AMPLIMITE HDP-20 系列 2.77mm 节距 37 路直向通孔安装 PCB D-sub 连接器插头 37w D plg W B/L & 4-40 s/lock 15u" gold
分类	连接器解决方案D-Sub连接器D-Sub连接器

对参数有疑问？问 AI 助手

商业参数

产品类别	D-Sub Standard Connectors	标准包装数量	Bulk
工厂包装数量	1

合规参数

RoHS	RoHS Compliant	海关税号	85369010
无铅定义	Wave solder capable to 240Â°C, Wave solder capable to 260Â°C, Wave solder c	认可国家	UL E28476
RoHS/ELV合规状态	RoHS compliant, ELV compliant	材料阻燃等级	UL 94V-0

电气参数

接地方式	Without	量程（°/s）	:TE CONNECTIVITY - TDE Series
额定电压	250V	工作电压	:250VDC
介电强度	:500V	最大额定电流	3A
绝缘电阻	:1000Mohm

机械参数

颜色	Black	深度	12.55mm
间距	2.77 mm	宽度	12.7mm
长度	69.4mm	密封型	No
重量	0.016	材料（通用）	:Steel
包装方式	Tray	外壳尺寸	4
端接方式	Solder	触头类型	Signal
第二连接器	With	安装类型	Through Hole
外壳镀层	Tin	连接器类型	Plug, Male Pins
接触镀层	Gold	法兰特征	Mating Side; Female Screwlock (4-40)
接地类型	Without	安装样式	Through Hole
排数	2	封装形式	:Black Thermoplastic
壳体镀层	:Gold	外壳材料（壳体）	Steel
电路板厚度	0.063 [1.60]	连接器样式	D-Sub
锁定特性	Female Screwlocks, 4-40 UNC	本体材料	:Metal
触头材料	Brass	壳体材料	Thermoplastic
面板安装类型	Without	尺寸/外形	69.4 x 12.7 x 12.55mm
接地凹痕	With	端接样式	Solder
连接器颜色	None	触点数	37
接触件端接	:Solder	位数	37
外壳尺寸-插件	Full Metal	外壳材料及表面处理	Steel, Nickel Plated
端子柱长度	4.00 [0.157]	接触镀层厚度	15µin (0.38µm)
外壳尺寸，连接器布局	4 (DC, C)

产品信息

类型	D-Subminiature	连接器性别	PIN
系列	HD-20	产品特性	Board Lock, Grounding Indents
制造商全称	AMP

环境参数

工作温度

-55°C ~ 105°C

文档与媒体

在线文档

3-1634221-2?RQPN=3-1634221-2

PDF 文档

32580.pdf

相关型号

1658610-1

te connectivity / amp

Conn D-Subminiature SKT 37 POS 2.76mm IDT RA Cable Mount 37 Terminal 1 Port D-Sub Standard Connectors 37P RECEPT HDF MS LF Standard Cable Connectors CONN D-SUB RECEPT 37POS 30 GOLD AMPLIMITE HDF-20 d-sub IDC socket,37 way Conn D-Subminiature SKT 37 POS 2.76mm IDT RA Cable Mount 37 Terminal 1 Port Product Highlights:ConnectorProduct Series = HDF-20 (Ribbon Cable)Number of Positions = 37ReceptacleWith ContactsSearch Keywords:AMPLIMITE, Office Class II Standards, Subminiature D, PC cable, MIL-C-24308, Battelle Level III, box to box, d-sub, d sub, dsub SOCKET, DSUB, 37WAY Conn;D-Ribbon;CableSocket;37Pos;STR;HDF-20Series;IDC;28-26AWG;FrontMetalShell TE Connectivity AMPLIMITE HDF-20 系列 2.76mm 节距 37 路 IDC D-Sub 带状电缆连接器, 插座, 钢外壳 37 POS HDF RCPT, MS, LEAD FREE

¥29.2400

详情

ZDC37P-OL2

itt interconnect solutions

Conn D-Subminiature PIN 37 POS 2.77mm Solder ST Thru-Hole 37 Terminal 1 Port CONNECTOR, STRAIGHT PCB, PLUG

详情

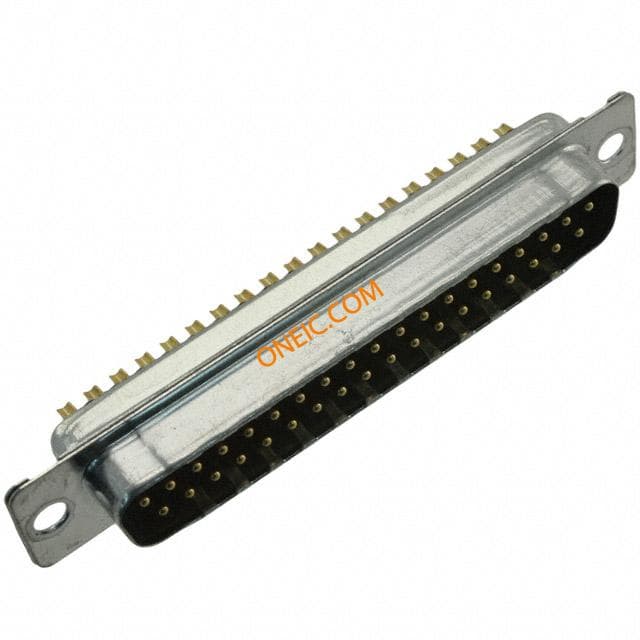

DC-37P-K87
