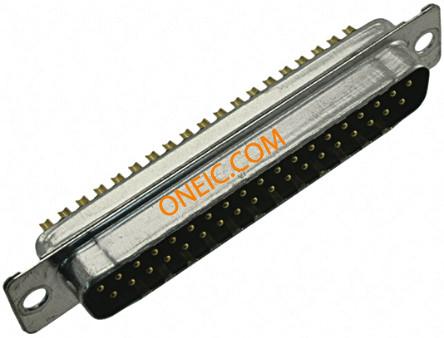

点击放大查看
商业参数
| 标准包装数量 | Bulk | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85366990 | 材料阻燃等级 | :UL94V-0 |
电气参数
| 量程（°/s） | :ITT CANNON - D* Series | 接触电阻 | :10mohm |
| 击穿电压 | :1250V | 最大额定电流 | 5A |
机械参数
| 颜色 | Black | 深度 | 17.67mm |
| 宽度 | 12.55mm | 长度 | 69.32mm |
| 重量 | 0.018743 | 材料（通用） | :Steel |
| 包装方式 | Bulk | 外壳尺寸 | :DC |
| 端接方式 | Solder Cup | 触头类型 | Signal |
| 安装类型 | Panel Mount | 连接器类型 | Plug, Male Pins |
| 接触镀层 | Gold | 法兰特征 | Housing/Shell (Unthreaded) |
| 排数 | 2 | 壳体镀层 | :Tin |
| 连接器样式 | D-Sub | 本体材料 | :Metal |
| 触头材料 | Copper Alloy | 壳体材料 | Thermoplastic |
| 尺寸/外形 | 69.32 x 12.55 x 17.67mm | 触点数 | 37 |
| 接触件端接 | :Solder | 位数 | 37 |
| 外壳材料及表面处理 | Steel, Tin-Lead Plated | 接触镀层厚度 | Flash |
| 外壳尺寸，连接器布局 | 4 (DC, C) | ||
产品信息
| 类型 | D-Subminiature | 连接器性别 | PIN |
| 系列 | :D* | 产品特性 | Grounding Indents |
环境参数
| 插拔次数 | :200 | 工作温度 | -55°C ~ 125°C |
