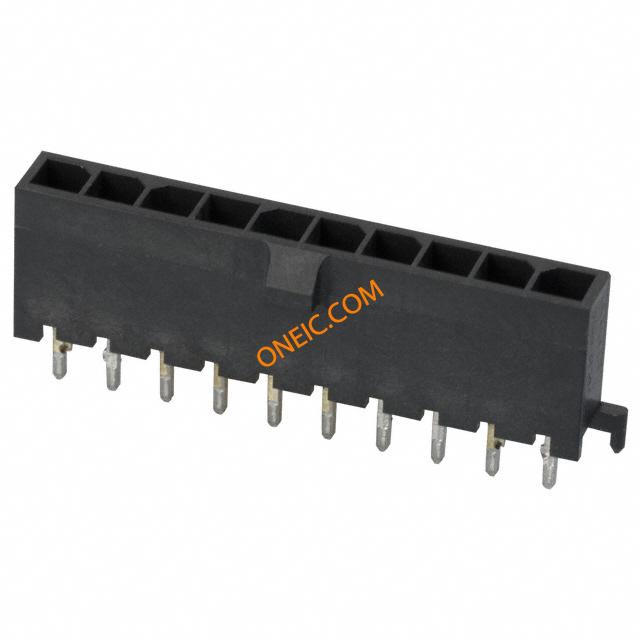

3-1445093-0
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn Power HDR 10 POS 3mm Solder ST Thru-Hole 10 Terminal 1 Port 3mm Centerline, 250V, 5 A max. CONN HEADER 3MM 10POS GOLD T/H Power to the Board HDR VERT 10 POS 30AU SINGLE ROW Conn Power HDR 10 POS 3mm Solder ST Thru-Hole 10 Terminal 1 Port Search Keywords:wire to board, wire to wire, high density, Power Pin & Socket, Soft Shell, Lighting Interconnection, wire to panel, power, pcb connectors, discrete wire, crimp, low profile, Micro MATE-N-LOK connector, MATE-N-LOK connector, Low Profile Soft Shell connector, Lighting, LED Lighting, Lighting Applications, Soft Shell connector, Low profile Micro MATE-N-LOK connector MICRO MNL HDR ASSY S/ROW AU LF |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Power to the Board | 标准包装数量 | Bulk |
| 工厂包装数量 | 1 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | UL等级 | 获得认可 |
| 零件状态 | E28476 | 无铅定义 | Reflow solder capable to 245°C, Reflow solder capable to 260°C |
| CSA档案号 | LR7189 | 标准编号 | CSA, UL |
| CSA分类 | 已认证 | RoHS/ELV合规状态 | RoHS compliant, ELV compliant |
| UL阻燃等级 | UL 94V-0 | 认证机构标志 | 是 |
| 材料阻燃等级 | UL 94V-0 | ||
电气参数
| 额定电压 | 250 V | 供电电压 | 250 |
| 最大额定电流 | 5 A | ||
机械参数
| 颜色 | Black | 间距 | 3 mm |
| 宽度 | 3.86 | 长度 | 31 |
| 密封型 | Not Sealed | 包装方式 | Tray |
| 壳体颜色 | 黑色 | 端接方式 | Solder |
| 触头类型 | Male Pin | 极化 | With |
| 外壳颜色 | Black | 安装类型 | Through Hole |
| 连接器类型 | Header, Shrouded | 接触镀层 | Matte Tin |
| 紧固类型 | Locking Ramp | 安装样式 | Through-Hole |
| 引脚数 | 10 | 排数 | Single |
| 高度（英寸） | 9.24 | 触头材料 | Brass |
| 壳体材料 | Nylon | 总长度 | 3.00 [0.118] |
| 安装特性 | 保持凸块 | 包装数量 | 112 |
| 面板安装类型 | 通孔 - 焊接 | 端接样式 | Solder |
| 第一触头极性 | Pin (Male) | 触点数 | 10 |
| 位数 | 10 | 外壳尺寸-插件 | 插头 |
| 安装孔直径 | 带有 | 接触件表面处理 - 配合 | 哑光 |
| 典型触点布局 | 直插式 | 端子柱长度 | 3.05 mm [ .12 in ] |
| 接触镀层厚度 | 30µin (0.76µm) | 护套（绝缘）厚度 | 1.27 µm [ 50 µin ] |
产品信息
| 类型 | Power | 连接器性别 | HDR |
| 系列 | Micro Mate-N-Lok | 产品特性 | Board Guide |
| 产品子类型 | Header Assembly | 应用细节 | Power |
| 加载位置数 | All | ||
环境参数
| 测试温度 | 标准件 - 非灼热丝 | 温度额定值 | High |
| 工作温度 | -40 – 105 °C [ -40 – 221 °F ] | 封装热阻 | 1.57 mm [ .062 in ] |
