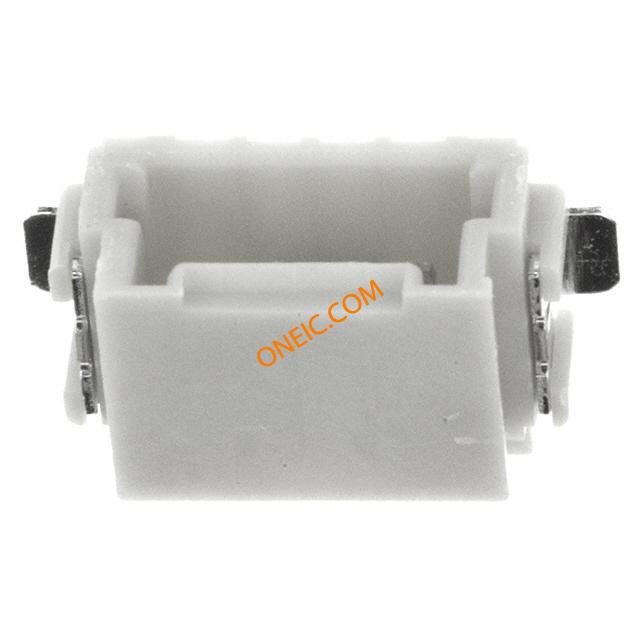

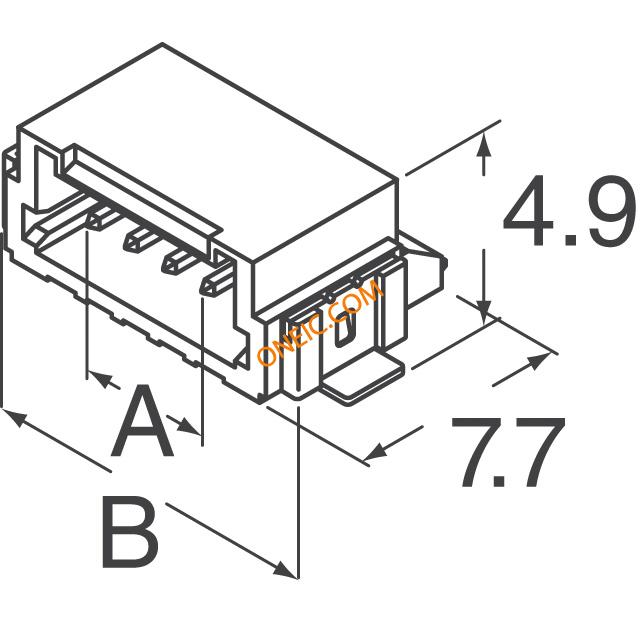

292227-4
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn Shrouded Header HDR 4 POS 1.5mm Solder RA SMD Embossed Tape 1.5mm AMP Mini CT CONN HEADER 4POS R/A SMD TIN Headers & Wire Housings 4P SMT HDR R/A MINI Conn Shrouded Header HDR 4 POS 1.5mm Solder RA SMD Embossed Tape Product Highlights:Post HeaderConnector Type = DIPNumber of Positions = 4Without Panel AttachmentTerminate To Printed Circuit BoardSearch Keywords:Common Termination, wire-to-board, wire-to-wire, discrete wire, NIC, Network Interface Cards, PC Cards, power, signal, IDC, pcb connectors, TE Connectivity AMP Mini CT 系列 1.5mm节距 4路 (1排) 直角 PCB 针座, 焊接端接, 2A , 表面安装 1.5 MINI CT SGL H SMT W BOSS 4 |
| 分类 |
商业参数
| 商标名 | COMMON TERMINATION | 其他名称 | A98697CT |
| 产品类别 | Headers & Wire Housings | 标准包装数量 | Rail / Tube |
| 工厂包装数量 | 700 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 零件状态 | CSA, UL |
| 无铅定义 | Reflow solder capable to 245°C | UL档案号 | E28476 |
| CSA档案号 | LR 7189-133 | 标准编号 | CSA, UL 94V-0 |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| 额定电压 | 50 V 交流/直流 | 开关功能 | With |
| 供电电压 | 50 | 最大额定电流 | 2A |
| 连接器类型 - 电压输入 | 方柱 | ||
机械参数
| 颜色 | Beige | 间距 | 1.5 mm |
| 形状 | 矩形 | 宽度 | 4.9 mm [ .192 in ] |
| 高度 | 7.7 mm [ .303 in ] | 长度 | 10.5 mm [ .413 in ] |
| 包装方式 | Tape & Reel (TR) | 尾部类型 | Inline |
| 壳体颜色 | 自然 | 电缆类型 | 分离式导线 |
| 导线线规 | 28 – 24 | 方向 | 直角 |
| 端接方式 | Solder | 触头类型 | Male Pin |
| 极化 | Mounting Boss | 触点形状 | Square |
| 安装类型 | Right Angle | 连接器类型 | DIP |
| 接触镀层 | Tin | 触点时序 | Without |
| 安装样式 | Surface Mount | 排数 | 1 |
| 壳体镀层 | Tin | 插入件材料 | 黄铜 |
| 触头材料 | Brass | 壳体材料 | Nylon |
| 总长度 | 1.50 [0.059] | 安装特性 | 焊钉 |
| 包装数量 | Tape | 面板安装类型 | Without |
| 尺寸/外形 | 0.50 [.020] | 端接排数 | 焊接 |
| 端接样式 | 插针 | 第一触头极性 | Pin (Male) |
| 触点数 | 4 | 端接表面处理 | 不带 |
| 绝缘直径 | .85 mm [ .0334 – .041 in ] | 位数 | 4 |
| 触头长度-柱 | 信号（数据） | 安装孔直径 | 带有 |
| 接触件表面处理 - 配合 | 预镀锡 | 接触长度 - 配合 | 0.094" (2.40mm) |
| 表面贴装焊盘尺寸 | Internal | 端子柱长度 | 2.4 mm [ .095 in ] |
| 接触镀层厚度 | 1 µm [ 39.37 µin ] | ||
产品信息
| 类型 | Shrouded Header | 连接器性别 | HDR |
| 系列 | Mini CT | 覆盖范围 | 覆盖 |
| 产品特性 | Board Guide | 可密封 | 否 |
| 卷轴尺寸 | 200 | 产品子类型 | Post Header |
| 连接类型 | Printed Circuit Board | 加载位置数 | All |
环境参数
| 工作温度 | -22 – 221 °C [ -30 – 105 °F ] | 封装热阻 | .8 mm [ .031 in ] |
文档与媒体
相关型号
353908-4
te connectivity / amp
Conn Housing RCP 4 POS 1.5mm Crimp ST Box 1.5mm AMP Mini CT CONN RCPT HSNG 4POS 1.5MM CRIMP Receptacle housing, 1.5mm,4 way,Mini-CT Conn Housing RCP 4 POS 1.5mm Crimp ST Box Product Highlights:Receptacle HousingConnector Type = CrimpNumber of Positions = 4Without Panel AttachmentNumber of Rows = 1Search Keywords:Common Termination, wire-to-board, wire-to-wire, discrete wire, NIC, Network Interface Cards, PC Cards, power, signal, IDC, pcb connectors, RECEPTACLEHOUSING,4POSITION,1.5MMPITCH,CRIMPTYPEII CONN RCPT HSNG 4POS 1.5MM CRIMP Datacode: 20140223、Datacode: 0310 TE Connectivity AMP Mini CT 系列 1.5mm 节距 4 路 直 母 电缆安装 PCB 连接器外壳 CT REC HSG 4P CRIMP TYPE WHITE
353293-4
te connectivity / amp

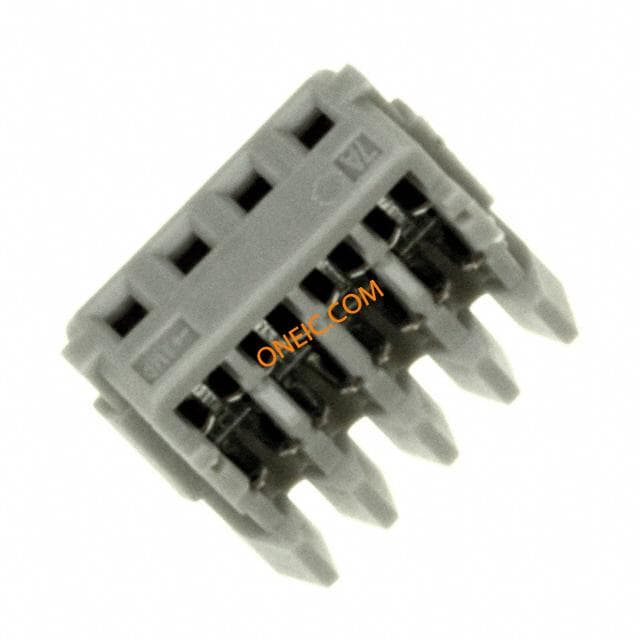

Conn IDC Connector RCP 4 POS 1.5mm IDT ST Cable Mount Bag/Box 1.5mm AMP Mini CT CONN RCPT 4POS 1.5MM 28-26AWG Receptacle assembly,MT,1.5mm,4W, Mini-CT Headers & Wire Housings RCPT 4 POS GRY MINI 1.5mm Conn IDC Connector RCP 4 POS 1.5mm IDT ST Cable Mount Bag/Box Product Highlights:Receptacle AssemblyConnector Type = MT (Mass Termination)Number of Positions = 4Without Panel AttachmentTerminate To WireSearch Keywords:Common Termination, wire-to-board, wire-to-wire, discrete wire, NIC, Network Interface Cards, PC Cards, power, signal, IDC, pcb connectors, Receptacleassembly,MT,1.5mm,4W,Mini-CT TE Connectivity AMP Mini CT 系列 4路 1.5mm节距 电缆安装 母 IDC 连接器 MINI CT MT REC ASSY 4P GRAY
