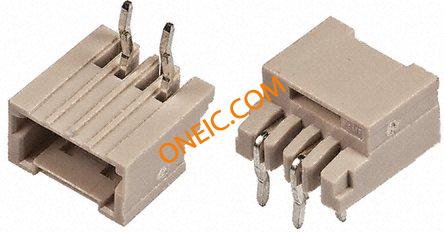

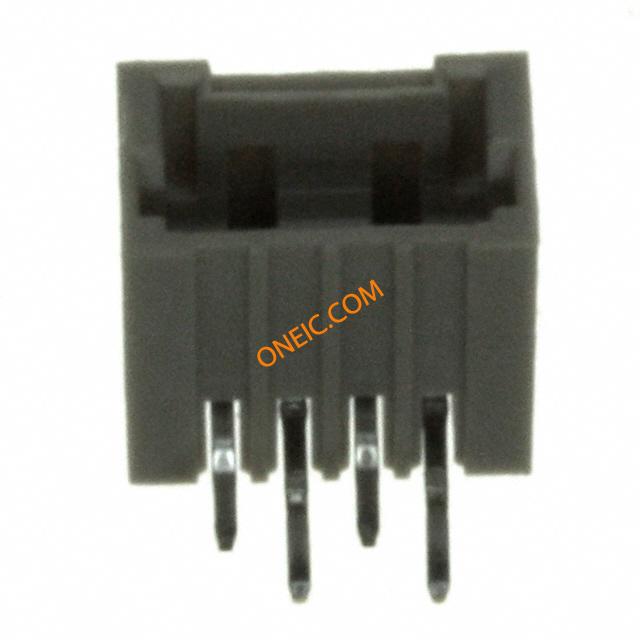

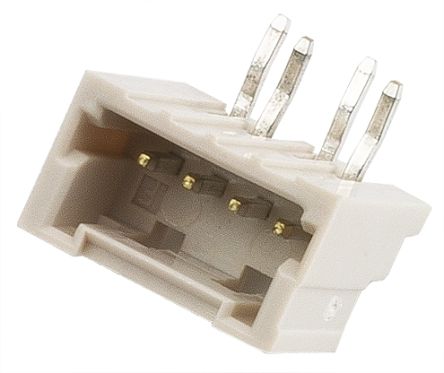

292206-4
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn Shrouded Header HDR 4 POS 1.5mm Solder RA Thru-Hole Loose Piece 1.5mm AMP Mini CT CONN HEADER 4POS R/A 1.5MM TIN TE Connectivity 292206 Series 1.5mm Pitch 4 Way 1 Row Right Angle PCB Header, Solder Termination, 2A Headers & Wire Housings 4P DIP HDR R/A MINI NAT 1.5mm Conn Shrouded Header HDR 4 POS 1.5mm Solder RA Thru-Hole Loose Piece Product Highlights:ConnectorHousing Gender = Header - Pin4 PositionsNumber of Rows = 1Without Panel AttachmentSearch Keywords:Common Termination, wire-to-board, wire-to-wire, discrete wire, NIC, Network Interface Cards, PC Cards, power, signal, IDC, pcb connectors, POSTHEADERASSEMBLY,4POSITION,HORIZONTAL,1.5MMPITCH,DIPSTANDARDTYPE TE Connectivity AMP Mini CT 系列 1.5mm节距 4路 (1排) 直角 PCB 针座, 焊接端接, 2A , 通孔 MINI CT SGL DIP H 4P NAT |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | COMMON TERMINATION | 其他名称 | A98669 |
| 产品类别 | Headers & Wire Housings | 标准包装数量 | Trays |
| 工厂包装数量 | 1750 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 零件状态 | CSA, UL |
| 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c | UL档案号 | E28476 |
| CSA档案号 | LR 7189-133 | 标准编号 | CSA, UL 94V-0 |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| 额定电压 | 50 V ac/dc | 开关功能 | Without |
| 供电电压 | 50 | 接触电阻 | 30 mohm |
| 连接器阻抗 | 内部 | 最大额定电流 | 2A |
| 最小供电电压 | 50VDC/50VAC | 连接器类型 - 电压输入 | 方柱 |
机械参数
| 颜色 | Gray | 深度 | 8.45 mm |
| 间距 | 1.5 mm | 形状 | 矩形 |
| 宽度 | 4.9 mm [ .192 in ] | 高度 | 4.9 mm |
| 长度 | 8.5 mm [ .334 in ] | 包装方式 | Bulk |
| 尾部类型 | 交错 | 壳体颜色 | 自然 |
| 电缆类型 | 分离式导线 | 引脚样式 | 正方形 |
| 导线线规 | 28-26 | 方向 | 直角 |
| 端接方式 | Solder | 触头类型 | Male Pin |
| 引脚长度（针脚） | 0.118" | 触点形状 | Square |
| 外壳颜色 | Gray | 安装类型 | Right Angle |
| 行程角度 | Right | 连接器类型 | DIP |
| 接触镀层 | Tin | 触点时序 | With |
| 安装样式 | Thru Hole | 排数 | 1 |
| 插入件材料 | 黄铜 | 触头材料 | Brass |
| 壳体材料 | Nylon 6/6 | 总长度 | 8.5 mm |
| 安装特性 | 扭结支脚 | 包装数量 | Loose Piece |
| 面板安装类型 | Without | 主要材料 | WiretoBoard |
| 尺寸/外形 | 0.50 [.020] | 端接排数 | 焊接 |
| 插针孔直径 | 0.059" | 端接样式 | Through Hole |
| 第一连接器类型 | 带罩 | 第一触头极性 | Pin (Male) |
| 触点数 | 4 | 端接表面处理 | 带有 |
| 绝缘直径 | 0.8-0.9mm | 位数 | 4 |
| 触头长度-柱 | 信号（数据） | 安装孔直径 | 带有 |
| 中心触点材料 | 1.50 [0.059] | 接触件表面处理 - 配合 | 锡 |
| 接触长度 - 配合 | 0.094" (2.40mm) | 端子柱长度 | 3.00 [0.118] |
| 接触镀层厚度 | 1 – 2 µm [ 39.37 – 78.73 µin ] | ||
产品信息
| 类型 | Shrouded Header | 连接器性别 | HDR |
| 系列 | 292206 | 覆盖范围 | 覆盖 |
| 可密封 | 否 | 卷轴尺寸 | 1750 |
| 制造商全称 | MiniCTSeries | 产品子类型 | Post Header |
| 连接类型 | Printed Circuit Board | 加载位置数 | All |
环境参数
| 工作温度 | -30C to 105C | 封装热阻 | 1.6 mm [ .063 in ] |
