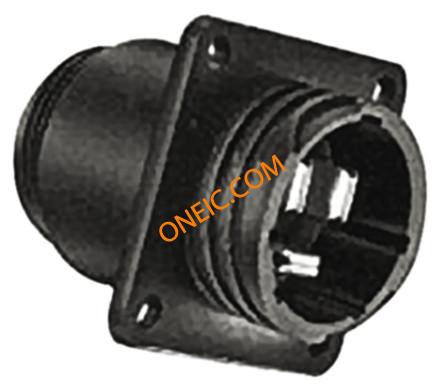

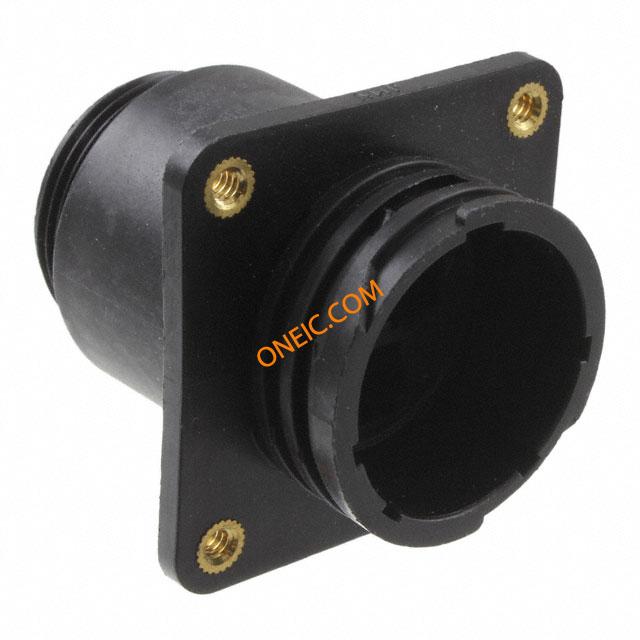

213581-1

点击放大查看

213581-1

制造商
TE Connectivity Ltd.
描述Conn CPC M 3 POS ST Panel Mount 3 Terminal 1 Port Standard Circular Connector CPC STND SEX 17-3 TH CPC Connectors CONN RCPT CPC HSING 17-3 STD ConnectorHousing,CPCRecept.Assy,3Pos. CPC Connectors Product Highlights:ConnectorNumber of Positions = 3ReceptacleFor Use With Pin ContactsNot PreloadedSearch Keywords:Circular Plastic, Cabled Power, POWERBAND, coaxial, power, DIN 57627, III+ contacts, CMC, Metal Shell CPC, TETRASEAL, IEC IP 65, IEC IP 67, input/output, box to box, circular industrial, sealed, discrete wire, crimp, input/output, box to box, circular, Circular Plastic Connectors, CPC ConnectorHousing;CPCRecept.Assy;3Pos.;Sz17;Series3;PanelMnt;StdSex CPC STND SEX 17-3 THRD INSERTS
分类
对参数有疑问?问 AI 助手

商业参数

商标名CPC Series 3标准包装规格100
零件号别名512-0983产品类别Standard Circular Connector
标准包装数量Bulk工厂包装数量100

合规参数

RoHSRoHS Compliant合规性No
无铅定义Not relevant for lead free processRoHS/ELV合规状态RoHS compliant, ELV compliant
UL阻燃等级UL 94V-0认证机构标志
材料阻燃等级UL 94V-0

电气参数

防溅等级通道数量0
连接器类型 - 电压输入标准

机械参数

颜色Black密封型No
外形尺寸(长x宽)17包装方式Bulk
壳体颜色黑色外壳尺寸17
方向Keyed外壳样式Receptacle
螺纹尺寸15/16-20 UNEF-2A触点尺寸3 Power
触头类型Crimp外壳颜色Black
安装类型Panel Mount行程角度Straight
连接器类型Receptacle for Male Contacts紧固类型Threaded
安装样式Panel引脚数3
外壳材料(壳体)母端, 母端连接器样式Receptacle
连接器用途Threaded插入件材料Brass
面板厚度0.125"壳体材料Nylon
包装数量100面板安装类型Square Flange
主要材料CircularPlasticConnector端接样式Wire
第一触头极性Pin (Male)配接方向Threaded
触点数3端接表面处理带有
介电材料Brass绝缘直径5.59 [0.220]
位数3外壳尺寸-插件All Plastic
安装孔直径0.12"外壳材料及表面处理Nylon
螺纹/螺钉/孔尺寸4-40第一连接器安装类型Panel
第二连接器安装特性Standard

产品信息

备注Contacts Not Provided类型CPC
连接器性别RCP系列CPC
预加载No排列方式17-3
制造商全称Series3产品子类型Connectors
其他规格Without应用细节Commercial
适用产品/相关产品Pin Contacts

环境参数

工作范围不密封
