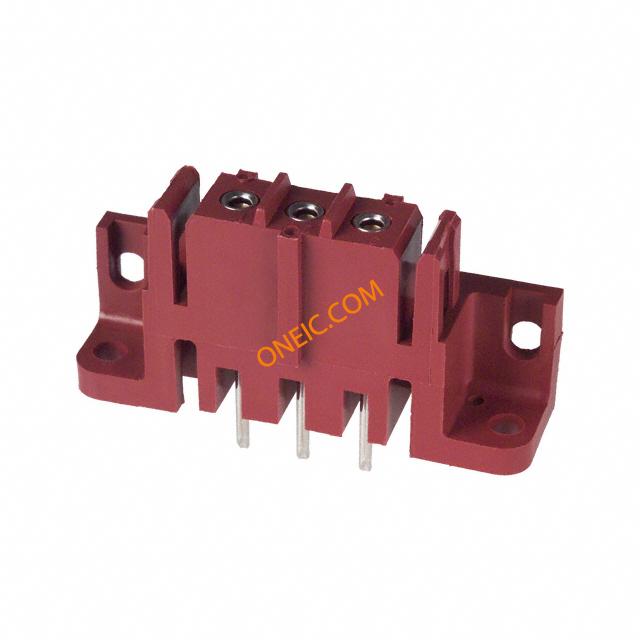

207609-3

点击放大查看

207609-3

制造商
TE Connectivity Ltd.
描述Conn Wire to Board SKT 3 POS 5mm Solder ST Panel Mount Metrimate Connectors CONN HEADER SOCKT 3POS VERT GOLD Pin & Socket Connectors VERT SOCKET HDR 3P SKT HDR ASSY,3 POSN,METRIMATE
分类
对参数有疑问?问 AI 助手

商业参数

产品类别Pin & Socket Connectors标准包装数量Trays
工厂包装数量100

合规参数

RoHSContains lead / RoHS non-compliantUL等级已认证, 获得认可
无铅定义Wave solder capable to 260°C / Wave solder capable to 240°C / Wave solder capablUL档案号E28476
CSA档案号LR16455标准编号CSA, UL
RoHS/ELV合规状态Not ELV/RoHS compliant认证机构标志
材料阻燃等级UL 94V-0

电气参数

电压600.0额定电压600 V
供电电压600最大额定电流14

机械参数

颜色Red间距5 mm
宽度11长度36.55
包装方式Tray壳体颜色红色
端接方式Solder触头类型Solder Post
柱间距.197第二连接器Without
外壳颜色Red安装类型Vertical
连接器类型Header接触镀层Gold Over Nickel
安装样式Through Hole排数1
轴直径Without连接器用途In-Line
高度(英寸)19.51触头材料Phosphor Bronze
壳体材料Thermoplastic - GF安装特性With
包装数量100面板安装类型通孔 - 焊接
主要材料Phosphor Bronze端接样式插座
第一触头极性Socket (Female)传感器连接器Without
触点数3位数3
中心触点表面处理5.0兼容外壳尺寸(如TM-700等)母端护套
触头长度-柱信号(数据)安装孔直径带有
典型触点布局同轴端子柱长度4.72
接触镀层厚度30µin (0.76µm)触点材料 - 配合Gold (30)

产品信息

类型Wire to Board连接器性别SKT
系列Metrimate编码、键控No
制造商全称AMP产品子类型Connector
其他规格No加载位置数All

环境参数

工作温度-55 – 130 °C [ -67 – 266 °F ]封装热阻1.6 mm [ .063 in ]
