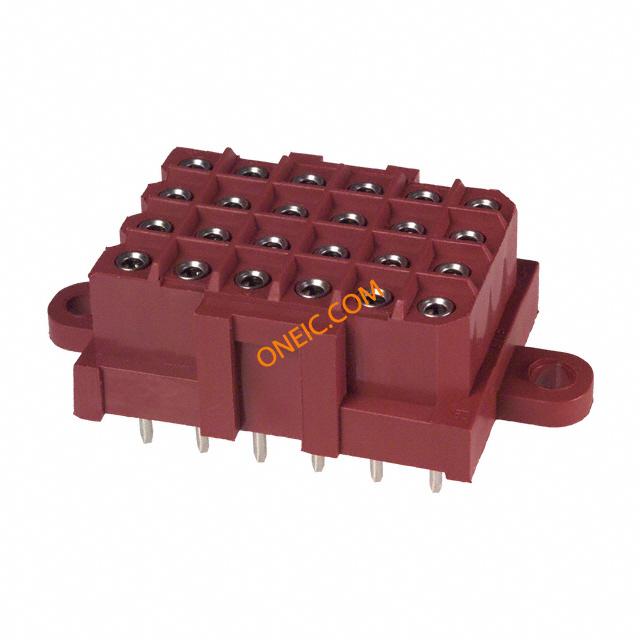

207532-8
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn Power SKT 24 POS 5mm Solder ST Thru-Hole 24 Terminal 1 Port Metrimate Connectors CONN HEADER SKT 24POS VERT TIN Pin & Socket Connectors 24P SCKT HEADER TIN METRIMATE SKT HDR ASSY,24 POSN,METRIMATE SKT HDR ASSY,24 POSN,METRIMATE Search Keywords:Power Pin & Socket, Soft Shell, NIC, Network Interface Cards, PC Cards, cabled power, wire to board, wire to panel. wire to wire, IEC 440 V, power, pcb connectors, discrete wire, crimp, 24 Position 5 mm Pitch Square Grid Receptacle Box Header |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装规格 | 32 | 产品类别 | Pin & Socket Connectors |
| 标准包装数量 | Trays | 工厂包装数量 | 32 |
合规参数
| RoHS | Lead free / RoHS Compliant | UL等级 | 已认证, 获得认可 |
| 无铅定义 | Wave solder capable to 260°C / Wave solder capable to 240°C / Wave solder capabl | UL档案号 | E28476 |
| CSA档案号 | LR16455 | 标准编号 | CSA, UL |
| RoHS/ELV合规状态 | RoHS compliant / ELV compliant | 认证机构标志 | 是 |
| 材料阻燃等级 | UL 94V-0 | ||
电气参数
| 电压 | 600.0 | 额定电压 | 600 V |
| 供电电压 | 600 | 最大额定电流 | 14 |
机械参数
| 颜色 | Red | 间距 | 5 mm |
| 宽度 | 25.55 | 长度 | 47.32 |
| 包装方式 | Tray | 壳体颜色 | 红色 |
| 排间距 | 0.197" (5.00mm) | 端接方式 | Solder |
| 触头类型 | Solder Post | 柱间距 | .197 |
| 第二连接器 | With | 外壳颜色 | Red |
| 安装类型 | Through Hole | 连接器类型 | Header |
| 接触镀层 | Tin | 法兰特征 | 否 |
| 安装样式 | Through Hole | 排数 | 4 |
| 轴直径 | Without | 连接器用途 | Square Grid |

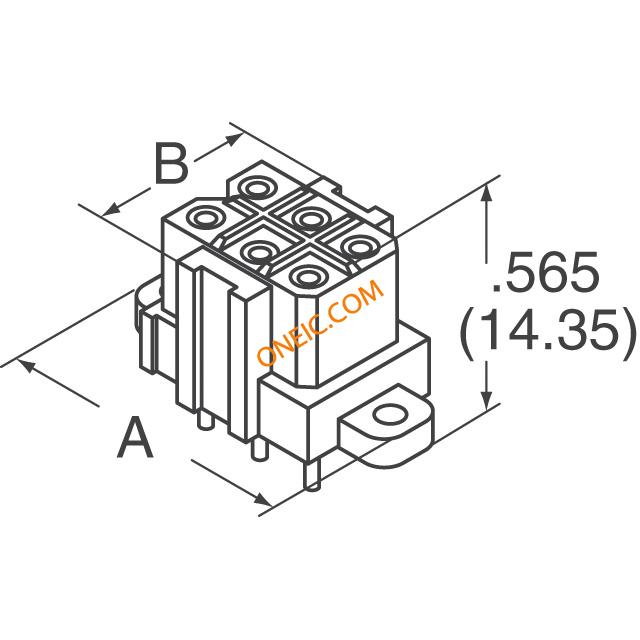

| 高度（英寸） | 14.35 | 锁定特性 | Locking Latch |
| 触头材料 | Copper Alloy | 壳体材料 | Thermoplastic - GF |
| 安装特性 | With | 包装数量 | 32 |
| 面板安装类型 | 通孔 - 焊接 | 主要材料 | Phosphor Bronze |
| 端接样式 | Solder | 第一触头极性 | Socket (Female) |
| 传感器连接器 | Without | 触点数 | 24 |
| 端接表面处理 | 带有 | 位数 | 24 |
| 中心触点表面处理 | 5.0 | 兼容外壳尺寸（如TM-700等） | 母端护套 |
| 触头长度-柱 | 信号（数据） | 安装孔直径 | 带有 |
| 典型触点布局 | 网络 | 端子柱长度 | 4.6 |
| 接触镀层厚度 | 150µin (3.81µm) | 触点材料 - 配合 | Tin |
| 每排/每行位置数 | All | ||
产品信息
| 制造商 | 3.81 | 类型 | Power |
| 连接器性别 | SKT | 系列 | Metrimate |
| 编码、键控 | No | 产品子类型 | Connector |
| 其他规格 | No | 加载位置数 | All |
环境参数
| 工作温度 | -55 – 130 °C [ -67 – 266 °F ] | 封装热阻 | 1.6 mm [ .063 in ] |
