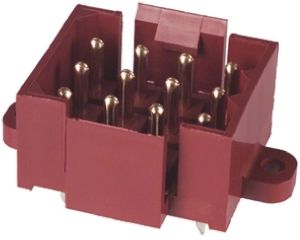

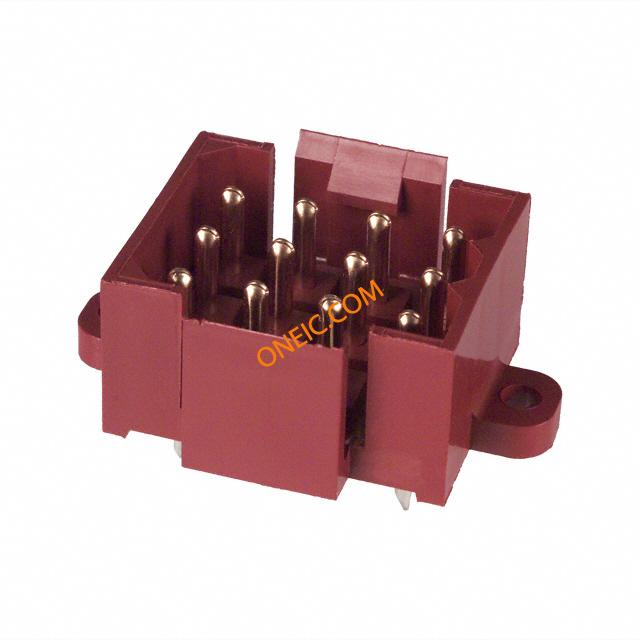

207120-8
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn Power PIN 12 POS 5mm Solder ST Thru-Hole 12 Terminal 1 Port Metrimate Connectors CONN HEADER PIN 12POS VERT GOLD Header vert 12 way Pin Metimate Pin & Socket Connectors 12P PIN HEADER GOLD METRIMATE Conn Power PIN 12 POS 5mm Solder ST Thru-Hole 12 Terminal 1 Port Product Highlights:HeaderSquare Grid Connector ConfigurationNumber of Positions = 12PinWithout Coaxial SocketSearch Keywords:Power Pin & Socket, Soft Shell, NIC, Network Interface Cards, PC Cards, cabled power, wire to board, wire to panel. wire to wire, IEC 440 V, power, pcb connectors, discrete wire, crimp, TE Connectivity Metrimate 系列 工业电源 通孔 插头 , 14A额定电流, 600 V 交流/直流 METRIMATE PIN HEADER ASSY,12P |
| 分类 |
商业参数
| 产品类别 | Pin & Socket Connectors | 标准包装数量 | Trays |
| 工厂包装数量 | 55 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | UL等级 | 已认证, 获得认可 |
| 无铅定义 | Wave solder capable to 240°C / Wave solder capable to 260°C / Wave solder capabl | UL档案号 | E28476 |
| CSA档案号 | LR16455 | 标准编号 | CSA, UL |
| RoHS/ELV合规状态 | RoHS compliant / ELV compliant | 认证机构标志 | 是 |
| 材料阻燃等级 | UL 94V-0 | ||
电气参数
| 电压 | 600.0 | 额定电压 | 600 V ac/dc |
| 供电电压 | 600 | 最大额定电流 | 14 |
| 连接器类型 - 电压输入 | Plug | ||
机械参数
| 颜色 | Red | 间距 | 5 mm |
| 宽度 | 24.23 | 长度 | 32.51 |
| 包装方式 | Tray | 壳体颜色 | 红色 |
| 方向 | 直 | 排间距 | 0.197" (5.00mm) |
| 端接方式 | Solder | 触头类型 | Solder Post |
| 柱间距 | .197 | 第二连接器 | With |
| 外壳颜色 | Red | 安装类型 | Through Hole |
| 连接器类型 | Header | 接触镀层 | Tin over Nickel |
| 紧固类型 | Latch Lock | 安装样式 | Through Hole |
| 排数 | 3 | 轴直径 | Without |
| 连接器用途 | Square Grid | 高度（英寸） | 11.79 |
| 锁定特性 | Locking Tab | 触头材料 | Copper Alloy |
| 壳体材料 | Thermoplastic - GF | 安装特性 | With |
| 包装数量 | 55 | 面板安装类型 | 通孔 - 焊接 |
| 主要材料 | Copper Alloy | 端接排数 | 焊接 |
| 连接器 - 电缆 | 插头 | 端接样式 | Solder |
| 第一触头极性 | Pin (Male) | 传感器连接器 | Without |
| 触点数 | 12 | 位数 | 12 |
| 中心触点表面处理 | 5.0 | 兼容外壳尺寸（如TM-700等） | 插头外壳 |
| 触头长度-柱 | 信号（数据） | 安装孔直径 | 带有 |
| 典型触点布局 | 网络 | 端子柱长度 | 4.6 |
| 接触镀层厚度 | 30µin (0.76µm) | 触点材料 - 配合 | Gold (30) |
产品信息
| 类型 | Power | 连接器性别 | PIN |
| 系列 | Metrimate | 编码、键控 | No |
| 产品子类型 | Connector | 其他规格 | No |
| 加载位置数 | All | ||
环境参数
| 工作温度 | +130°C | 封装热阻 | 1.6 mm [ .063 in ] |
