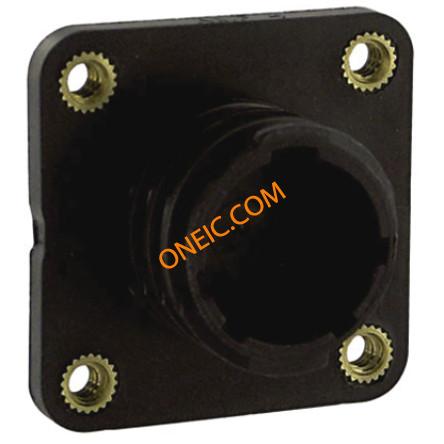

206852-8

点击放大查看

206852-8

制造商
TE Connectivity Ltd.
描述Conn CPC PIN 9 POS Solder ST Thru-Hole 9 Terminal 1 Port CPC Connectors CONN CPC SER 2 RCPT 9POS SIZE 11 ConnectorHousing,CPCRecept.Assy,9Pos. Standard Circular Connector CPC RECPT ASSEMBLY SIZE 11-9 Conn CPC PIN 9 POS Solder ST Thru-Hole 9 Terminal 1 Port Product Highlights:ConnectorNumber of Positions = 9ReceptaclePinPreloadedSearch Keywords:Circular Plastic, Cabled Power, POWERBAND, coaxial, power, DIN 57627, III+ contacts, CMC, Metal Shell CPC, TETRASEAL, IEC IP 65, IEC IP 67, input/output, box to box, circular industrial, sealed, discrete wire, crimp, input/output, box to box, circular, Circular Plastic Connectors, CPC ConnectorHousing;CPCRecept.Assy;9Pos.;Sz11;Series2;PanelMnt;StdSex CPC RECPT ASSEMBLY SIZE 11-9
分类
对参数有疑问?问 AI 助手

商业参数

商标名CPC Series 2产品类别Standard Circular Connector
标准包装数量Trays

合规参数

RoHSLead free / RoHS Compliant合规性No
无铅定义Not relevant for lead free processRoHS/ELV合规状态RoHS compliant, ELV compliant
UL阻燃等级UL 94V-0材料阻燃等级UL 94V-0

电气参数

额定电压250V防溅等级
通道数量9最大额定电流7.5A
连接器类型 - 电压输入标准

机械参数

颜色Black密封型No
外形尺寸(长x宽)11包装方式Tray
外壳尺寸11方向Keyed
外壳样式Plastic端接方式Solder
螺纹尺寸5/8 - 24 UNEF-2A触头类型Pin
外壳颜色Black安装类型Through Hole
插针或插孔Pin行程角度Straight
连接器类型Receptacle, Male Pins接触镀层Tin-Lead over Nickel
紧固类型Threaded安装样式Panel
引脚数0外壳材料(壳体)全塑
连接器样式Receptacle连接器用途Threaded
插入件材料Brass面板厚度0.125"
壳体材料Thermoplastic包装数量40
面板安装类型Square Flange主要材料CircularPlasticConnector
端接样式Printed Circuit Board第一触头极性Male
配接方向Keyed触点数9
端接表面处理Tin-Lead接触件尾部长度20D
绝缘直径1.73 [0.068]位数9
外壳尺寸-插件All Plastic安装孔直径0.125"
外壳材料及表面处理Thermoplastic螺纹/螺钉/孔尺寸4-40
接触镀层厚度30µin (0.76µm)第一连接器安装类型Panel
第二连接器安装特性Standard

产品信息

类型CPC连接器性别RCP
系列Series 2预加载Yes
排列方式11-9制造商全称Series2
产品子类型Connector其他规格Without
应用细节Commercial

环境参数

工作范围不密封工作温度-40°C ~ 105°C
