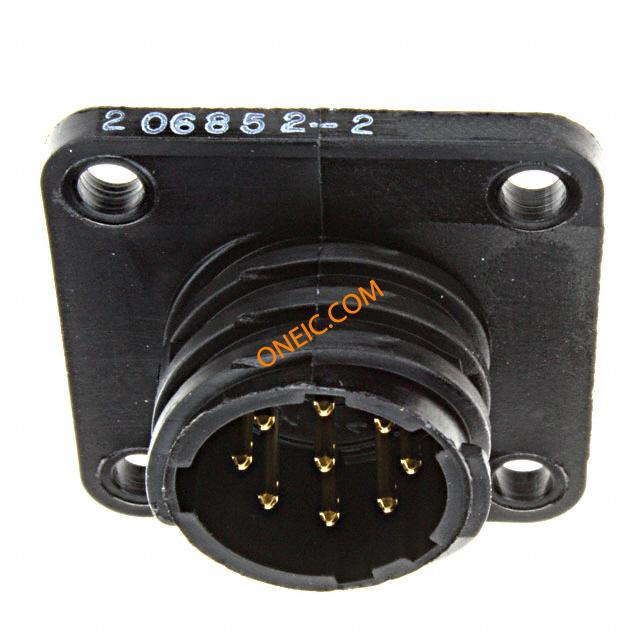

206852-2

点击放大查看

206852-2

制造商
TE Connectivity Ltd.
描述Conn CPC PIN 9 POS Solder ST Thru-Hole 9 Terminal 1 Port Standard Circular Connector SQ FLANGE RECEPTACLE 324 CPC Connectors CONN CPC SER 2 RCPT 9POS SIZE 11 Conn CPC PIN 9 POS Solder ST Thru-Hole 9 Terminal 1 Port Product Highlights:ConnectorConnector Type = ReceptacleNumber of Positions = 99 Signal Positions0 Power PositionsSearch Keywords:Circular Plastic, Cabled Power, POWERBAND, coaxial, power, DIN 57627, III+ contacts, CMC, Metal Shell CPC, TETRASEAL, IEC IP 65, IEC IP 67, input/output, box to box, circular industrial, sealed, discrete wire, crimp, input/output, box to box, circular, Circular Plastic Connectors, CPC CPC RECPT ASSEMBLY SIZE 11-9
分类
对参数有疑问?问 AI 助手

商业参数

交货时间63 Days商标名CPC Series 2
子类别Connector Circular产品类别Standard Circular Connector
标准包装数量Trays工厂包装数量27

合规参数

RoHSNo合规性No
无铅定义Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder cRoHS/ELV合规状态Not ELV/RoHS compliant
UL阻燃等级UL 94V-0材料阻燃等级UL 94V-0

电气参数

输入端.925额定电压250V
防溅等级通道数量9
最大额定电流7.5A连接器类型 - 电压输入标准

机械参数

密封型No外形尺寸(长x宽)11
包装方式Tray外壳尺寸11
方向Keyed外壳样式Receptacle
端接方式Solder螺纹尺寸5/8 - 24 UNEF-2A
外壳颜色Black安装类型Through Hole
插针或插孔Pin外壳镀层Gold over Nickel
连接器类型Receptacle, Male Pins接触镀层Tin-Lead over Nickel
紧固类型Threaded安装样式Panel
引脚数0外壳材料(壳体)全塑
连接器样式Receptacle插入件材料Brass
壳体材料Thermoplastic面板安装类型Square Flange
端接样式Solder Tail第一触头极性Pin (Male)
配接方向Threaded触点数9
端接表面处理Tin-Lead位数9
外壳尺寸-插件All Plastic安装孔直径带有
外壳材料及表面处理Thermoplastic螺纹/螺钉/孔尺寸4-40
端子柱长度3.18 [0.125]接触镀层厚度30µin (0.76µm)
第一连接器安装类型Panel第二连接器安装特性Standard

产品信息

类型CPC连接器性别RCP
系列CPC预加载Yes
产品子类型Connectors其他规格Without
适用产品/相关产品1-206852-2

环境参数

工作范围不密封工作温度-40°C ~ 105°C
