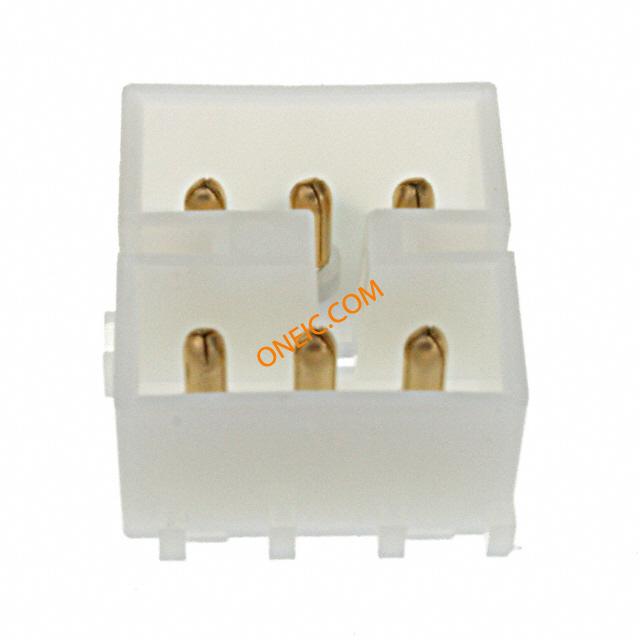

点击放大查看
2-380999-0
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn Power HDR 6 POS 4.95mm Solder ST Thru-Hole 6 Terminal 1 Port .200" Centerline, 250 V, 13 A max. CONN HEADER 6 POS GOLD PCB Power to the Board 6P HDR ASSY NATL Conn Power HDR 6 POS 4.95mm Solder ST Thru-Hole 6 Terminal 1 Port Product Highlights:HeaderContact Diameter = 2.13 mmNumber of Circuits = 64.95 x 9.14 mm Centerline, MatrixDouble-Row Contact LayoutSearch Keywords:Power Pin & Socket, soft shell, Lighting Interconnection, MIL-STD 202 method 208, board to board, wire to wire, wire to board, power, discrete wire, crimp, pcb connectors, MATE-N-LOK, PWRSIGALLP 06P CMNL HDR ASSY NATL |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品类别 | Power to the Board | 标准包装数量 | Bulk |
| 工厂包装数量 | 100 | ||
合规参数
| RoHS | Contains lead / RoHS non-compliant | UL等级 | 已认证, 获得认可 |
| 零件状态 | E28476 | CSA档案号 | LR16455 |
| 标准编号 | CSA, UL | UL阻燃等级 | UL 94V-2 |
| 认证机构标志 | 否 | ||
电气参数
| 供电电压 | 250 | 最大额定电流 | 12 |
机械参数
| 颜色 | Natural | 间距 | 4.95 mm |
| 密封型 | Not Sealed | 包装方式 | Bulk |
| 排间距 | 0.360" (9.14mm) | 端接方式 | Solder |
| 触头类型 | Male Pin | 安装类型 | Through Hole |
| 连接器类型 | Header, Shrouded | 接触镀层 | Gold |
| 引脚数 | 6 | 排数 | 2 |
| 封装形式 | Plug | 壳体材料 | 尼龙 |
| 包装数量 | 100 | 面板安装类型 | 通孔 - 焊接 |
| 端接样式 | 插针 | 绝缘直径 | 1.2 – 3.1 mm [ .047 – .122 in ] |
| 位数 | 6 | 兼容外壳尺寸（如TM-700等） | 插座（插头）外壳 |
| 安装孔直径 | 带有 | 接触件表面处理 - 配合 | 锡 |
| 接触长度 - 配合 | 0.180" (4.59mm) | 端子柱长度 | 1.53 mm [ .06 in ] |
| 接触镀层厚度 | 30µin (0.76µm) | 护套（绝缘）厚度 | 1.27 µm [ 50 µin ] |
产品信息
| 类型 | Power | 连接器性别 | HDR |
| 产品子类型 | Plug Housings | 应用细节 | Power |
| 加载位置数 | All | ||
环境参数
| 测试温度 | 标准件 - 非灼热丝 | 工作温度 | -55 – 105 °C [ -67 – 221 °F ] |
| 封装热阻 | 1.57 mm [ .062 in ] | ||
