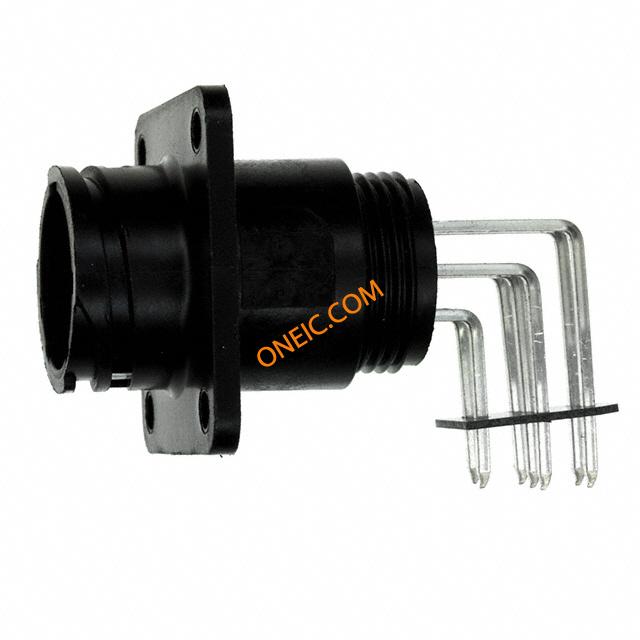

1776903-1

点击放大查看

1776903-1

制造商
TE Connectivity Ltd.
描述Conn CPC SKT 7 POS Solder RA Thru-Hole 7 Terminal 1 Port Standard Circular Connector CPC POSTED RCPT 13-7 R/A Circular Plastic Connectors CONN RCPT 13-7POS R/A CPC SER 1 Conn CPC SKT 7 POS Solder RA Thru-Hole 7 Terminal 1 Port Product Highlights:Preloaded7 Positions7 Signal Positions0 Power PositionsConnector Style = ReceptacleSearch Keywords:Circular Plastic, Cabled Power, POWERBAND, coaxial, power, DIN 57627, III+ contacts, CMC, Metal Shell CPC, TETRASEAL, IEC IP 65, IEC IP 67, input/output, box to box, circular industrial, sealed, discrete wire, crimp, input/output, box to box, circular, Circular Plastic Connectors, CPC CPC POSTED RCPT,13-7,R/A
分类
对参数有疑问?问 AI 助手

商业参数

商标名CPC Series 1其他名称A98555
产品类别Standard Circular Connector标准包装数量Bulk
工厂包装数量128

合规参数

RoHSRoHS Compliant合规性No
无铅定义Wave solder capable to 240°C / Wave solder capable to 260°C / Wave solder capablRoHS/ELV合规状态RoHS compliant / ELV compliant
UL阻燃等级UL 94V-0

电气参数

额定电压600VAC/DC防溅等级
通道数量7.0最大额定电流13A

机械参数

密封型No外形尺寸(长x宽)13
包装方式Bulk外壳尺寸13
方向Keyed端接方式Solder
螺纹尺寸3/4 - 20 UNEF-2A触头类型Pin
外壳颜色Black安装类型Through Hole
连接器类型Connector Assembly接触镀层Gold
紧固类型Threaded Coupling安装样式Flange with Mounting Holes
引脚数0封装形式Receptacle
连接器样式Receptacle壳体材料Thermoplastic - GF
总长度2.43包装数量16
端接样式Solder Tail第一触头极性Socket (Female)
配接方向Keyed触点数7
端接表面处理Tin over Nickel接触件端接Through Hole
位数0.0外壳尺寸-插件All Plastic
安装孔直径带有外壳材料及表面处理Thermoplastic
接触镀层厚度30µin (0.76µm)触点材料 - 配合Gold (30)
第一连接器安装类型Panel第二连接器安装特性Standard

产品信息

类型CPC连接器性别RCP
系列CPC产品子类型Connectors
其他规格Without

环境参数

防护等级Without工作温度-40°C ~ 105°C
