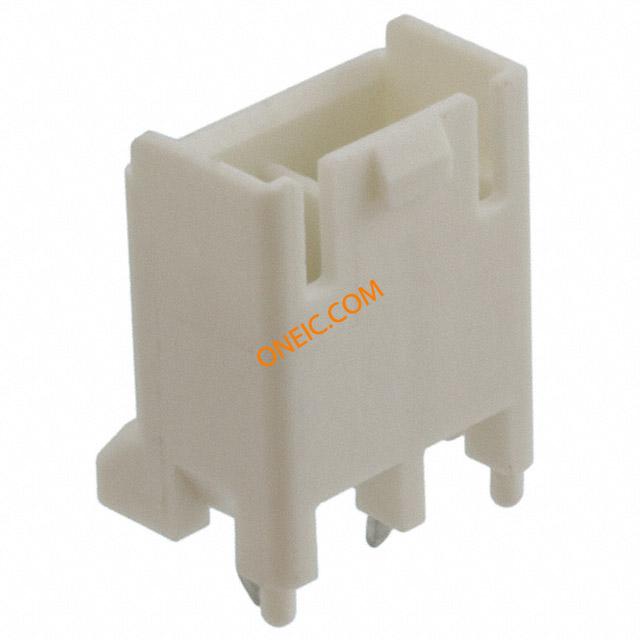

1376382-1
| 制造商 | |
| 描述 | Conn Power HDR 2 POS 5mm Solder ST Thru-Hole 2 Terminal 1 Port Loose Piece 5mm Power Key Connectors CONN HEADER 2POS 5MM NATURAL TIN 5.0 PKC 2 Male Straight Heavy Duty Power Connector, Through Hole 10A,300V ac Headers & Wire Housings 5mm B-T-W Conn. 2P HDR ASSEMBL 5mm Power Key Connectors Product Highlights:HeaderPlugNumber of Positions = 2Number of Rows = 1Key Type = ASearch Keywords:power circuit, home appliance, PWRSIGALLP Header,Tab,2way,5mm,PowerkeyA TE Connectivity 5.0 PKC 系列 2路 5mm节距 直 PCB 针座 , 按压安装端接, 10A, 通孔 5mm B-T-W Conn. 2P HDR ASSEMBL |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装规格 | 100 | 产品类别 | Headers & Wire Housings |
| 标准包装数量 | Bulk | ||
合规参数
| RoHS | Lead free / RoHS Compliant | UL等级 | 获得认可 |
| 零件状态 | E28476 | 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c |
| CSA档案号 | LR7189 | 标准编号 | CSA, UL |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | UL阻燃等级 | UL 94V-0 |
| 材料阻燃等级 | UL 94V-0 | ||
电气参数
| 额定电压 | 300 V ac | 开关功能 | Latched |
| 供电电压 | 300 | 最大额定电流 | 10A |
机械参数
| 颜色 | Natural | 间距 | 5 mm |
| 宽度 | 14.1 mm [ .555 in ] | 表面处理 | Tin |
| 高度 | 14.1 mm [ .55 in ] | 长度 | 11.6 mm [ .456 in ] |
| 密封型 | Not Sealed | 材料（通用） | Nylon GF |
| 包装方式 | Bulk | 方向 | 直 |
| 端接方式 | Solder | 触头类型 | Male Pin |
| 安装类型 | Through Hole | 连接器类型 | Header, Shrouded |
| 接触镀层 | Tin | 紧固类型 | Locking Ramp |
| 安装样式 | 带有 | 引脚数 | 2 |
| 排数 | 1 | 封装形式 | Receptacle |
| 插入件材料 | 铜合金 | 触头材料 | Copper Alloy |
| 壳体材料 | Nylon | 安装特性 | 安装柱/扭结支脚 |
| 包装数量 | Loose Piece | 面板安装类型 | 通孔 - 免焊连接 |
| 主要材料 | Power | 端接排数 | 按压安装 |
| 端接样式 | Through Hole - Press Fit | 第一触头极性 | Pin (Male) |
| 触点数 | 2 | 位数 | 2 |
| 兼容外壳尺寸（如TM-700等） | 插头护套 | 柱体长度（配合） | 6.3 mm |
| 安装孔直径 | 不带 | 中心触点材料 | 5.00 [0.197] |
| 接触件表面处理 - 配合 | 锡 | 典型触点布局 | 直插式 |
| 端子柱长度 | 3.5 mm [ .138 in ] | 接触镀层厚度 | 1 µm [ 39.37 µin ] |
产品信息
| 类型 | Power | 连接器性别 | HDR |
| 系列 | 5.0 PKC | 覆盖范围 | 覆盖 |
| 产品特性 | Board Guide, Polarizing Key | 钥匙类型 | A |
| 制造商全称 | 5.0PKCSeries | 产品子类型 | Header |
| 选择性装载 | No | 其他规格 | Kinked |
| 应用细节 | Wire-to-Board | 加载位置数 | All |
环境参数
| 测试温度 | 标准件 - 非灼热丝 | 工作温度 | - 30 C to + 105 C |
| 封装热阻 | .063 mm [ 1.6 in ] | ||
