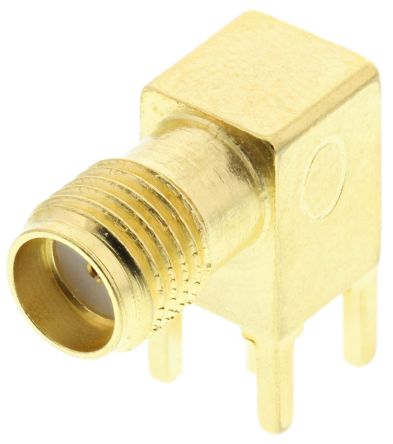

1053378-1
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn SMA RCP 0Hz to 12.4GHz 50Ohm Solder RA Thru-Hole Gold SMA/QMA RF Connectors CONN SMA JACK R/A 50 OHM PCB SMA r/a PCB mount Jack Conn SMA RCP 0Hz to 12.4GHz 50Ohm Solder RA Thru-Hole Gold Product Highlights:ConnectorJackConnector Type = SMATerminate To Printed Circuit BoardBody Style = Right AngleSearch Keywords:RF, subminiature, military/aerospace, MIL-C-39012 JACK, SMA, R/A, PCB, GOLD Connector,Jack;SMA;PrintedCircuitBoard;RightAngle;StainlessSteel;PTFE TE Connectivity 直角 50Ω 通孔安装 SMA 连接器, 插座, 焊接端接 2064 0000 00 |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 标准包装数量 | Bulk | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 标准 | RoHS,ELVCompliants |
| 海关税号 | 85369010 | 抗辐射加固 | No |
| 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c | RoHS/ELV合规状态 | RoHS compliant, ELV compliant |
| 认证机构标志 | No | ||
电气参数
| 频率 | 0 to 12.4 GHz | 阻抗 | 50 Ohm |
| 额定电压 | 335V | 最大频率 | 12.4GHz |
机械参数
| 尺寸 | Standard | 深度 | 6.4 mm |
| 高度 | 9.6 mm | 长度 | 14.81 [0.583] |
| 重量 | 0.005 | 包装方式 | Bulk |
| 电缆类型 | :- | 本体表面处理 | Gold |
| 端接方式 | Solder | 基体材料 | Stainless Steel |
| 安装类型 | Through Hole | 行程角度 | RightAngle |
| 连接器类型 | SMA | 接触镀层 | Gold |
| 紧固类型 | Threaded | 外壳涂层 | Gold |
| 安装样式 | Through Hole | 壳体镀层 | Gold |
| 连接器样式 | SMA | 锁定特性 | Without |
| 触头材料 | Beryllium Copper | 壳体材料 | StainlessSteel |
| 总长度 | 6.4 mm | 面板安装类型 | Without |
| 主要材料 | SMA | 配接方向 | Threaded |
| 屏蔽层端接方式 | Solder | 接触件端接 | Solder |
| 介电材料 | PTFE | 绝缘材料 - 类型 | Polytetrafluoroethyl |
| 中心触点镀层工艺 | Gold | 中心触点材料 | With |
| 供应商器件封装 | Right Angle | 第一连接器安装类型 | :PCB |
产品信息
| 类型 | SMA | 连接器性别 | RCP |
| 系列 | :- | 极性 | Normal |
| 制造商全称 | AMP | 产品子类型 | Connector |
| 连接类型 | PCB | 射频系列/标准 | 1053378 |
| 应用细节 | Commercial | ||
环境参数
| 工作温度 | -65°C ~ 125°C | ||
