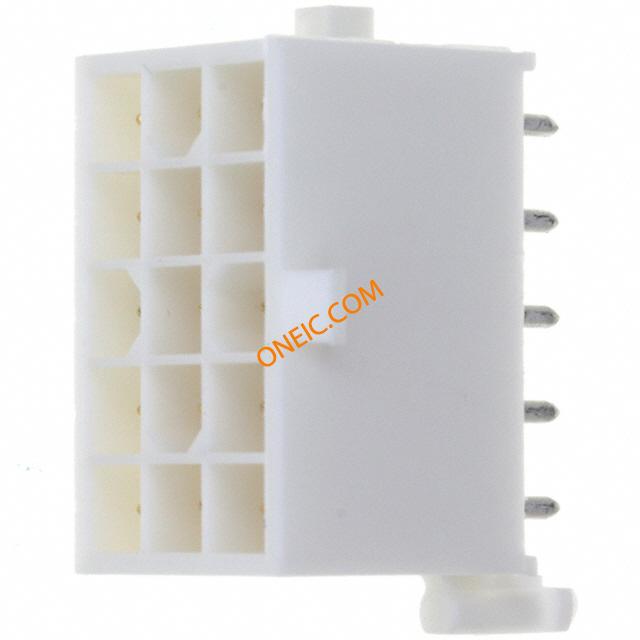

1-770190-1

制造商	TE Connectivity Ltd.
描述	Conn Power HDR 15 POS 4.14mm Solder ST Thru-Hole 15 Terminal 1 Port .163" Centerline, 600 V, 9.5 A max. CONN HEADER 15POS VERT .163 AU Headers & Wire Housings HEADER 15 POS GOLD MATRIX Conn Power HDR 15 POS 4.14mm Solder ST Thru-Hole 15 Terminal 1 Port Product Highlights:Header - PinThrough Hole Contact Termination TypeMini-Universal MATE-N-LOK, Mini-Universal MATE-N-LOK 24.14 mm CenterlineTerminate To Printed Circuit BoardSearch Keywords:soft shell, high density, wire to wire, wire to board, Lighting Interconnection, pcb connectors, discrete wire, crimp, Mini-Universal MATE-N-LOK, PWRSIGALLP 15P MINI UMNL ASSY VO SNAU LF
分类	工具与焊接解决方案压接钳、压接机、压力机压接钳

对参数有疑问？问 AI 助手

商业参数

商标名	MATE-N-LOK	其他名称	A33336
产品类别	Headers & Wire Housings	标准包装数量	Bulk
工厂包装数量	1

合规参数

RoHS	Lead free / RoHS Compliant	UL等级	获得认可
零件状态	E28476	CSA档案号	LR7189
标准编号	CSA, UL	CSA分类	已认证
UL阻燃等级	UL 94V-0	认证机构标志	是

电气参数

额定电压	600 V	开关功能	Latched
供电电压	600	最大额定电流	9.5 A
最小供电电压	600VAC

机械参数

颜色	White	深度	16.03 mm
间距	4.14 mm	宽度	13.97
高度	14.25 mm	长度	22.28
密封型	Not Sealed	包装方式	Bulk
壳体颜色	白色	排间距	0.163" (4.14mm)
端接方式	Solder	触点形式	Male Pin
触头类型	Male Pin	引脚间距	0.163" (4.14mm)
安装类型	Through Hole	连接器类型	Header, Shrouded
接触镀层	Gold	紧固类型	Locking Ramp
安装样式	Through Hole	引脚数	15
排数	3	高度（英寸）	13.49
触头材料	Brass	壳体材料	Nylon
总长度	27.43 mm	安装特性	板锁
包装数量	200	面板安装类型	通孔 - 焊接
端接样式	Through Hole	第一触头极性	Pin (Male)
触点数	15	绝缘直径	3.2 mm [ 3.2 in ]
位数	15	外壳尺寸-插件	母端, 母端
兼容外壳尺寸（如TM-700等）	插头护套	安装孔直径	带有
接触件表面处理 - 配合	锡	典型触点布局	矩阵
端子柱长度	3.69 mm [ .145 in ]	接触镀层厚度	30µin (0.76µm)
静电放电屏蔽	不带	后壳材料及镀层	尼龙
每排/每行位置数	All

产品信息

类型	Power	连接器性别	HDR
系列	Mini Universal Mate-N-Lok	产品特性	Board Lock
主要用途	Board Lock	产品子类型	Headers
端口数	1 Port	输出配置	Through Hole
应用细节	Power	装配配置	Without
加载位置数	All

环境参数

测试温度	标准件 - 非灼热丝	工作温度	-55 – 105 °C [ -67 – 221 °F ]
封装热阻	.062 mm [ 1.57 in ]

文档与媒体

在线文档

1-770190-1?RQPN=1-770190-1
