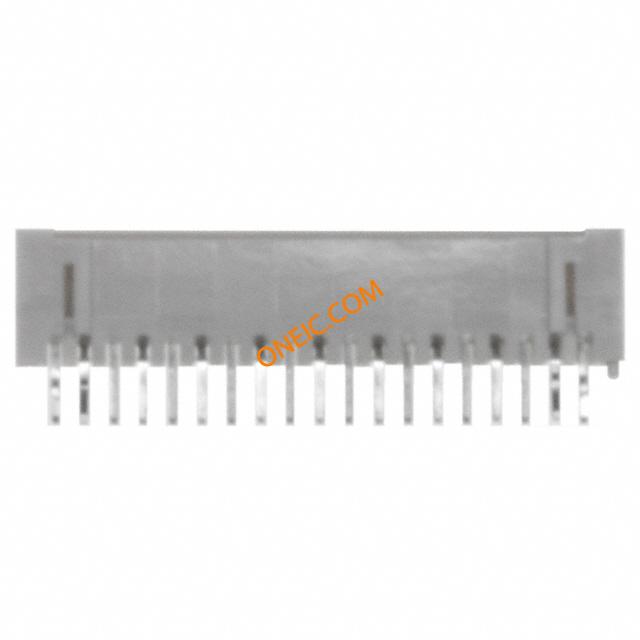

1-292207-9
| 制造商 | TE Connectivity Ltd. |
| 描述 | Conn Shrouded Header HDR 19 POS 1.5mm Solder ST Thru-Hole Loose Piece 1.5mm AMP Mini CT CONN HEADER 19POS VERT 1.5MM TIN Headers & Wire Housings 19P DIP HDR VERT 1.5mm Conn Shrouded Header HDR 19 POS 1.5mm Solder ST Thru-Hole Loose Piece Search Keywords:Common Termination, wire-to-board, wire-to-wire, discrete wire, NIC, Network Interface Cards, PC Cards, power, signal, IDC, pcb connectors, MINI CT SGL DIP V 19P NAT |
| 分类 |
商业参数
| 商标名 | COMMON TERMINATION | 其他名称 | A99780 |
| 产品类别 | Headers & Wire Housings | 标准包装数量 | Trays |
| 工厂包装数量 | 450 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | 零件状态 | CSA, UL |
| 无铅定义 | Wave solder capable to 240°C, Wave solder capable to 260°C, Wave solder c | UL档案号 | E28476 |
| CSA档案号 | LR 7189-133 | 标准编号 | CSA, UL 94V-0 |
| RoHS/ELV合规状态 | RoHS compliant, ELV compliant | 材料阻燃等级 | UL 94V-0 |
电气参数
| 开关功能 | With | 供电电压 | 50 |
| 连接器阻抗 | 内部 | 最大额定电流 | 2 |
| 连接器类型 - 电压输入 | 方柱 | ||
机械参数
| 颜色 | Gray | 间距 | 0.059" (1.50mm) |
| 形状 | 矩形 | 宽度 | 4.7 mm [ .185 in ] |
| 高度 | 8.4 mm [ .33 in ] | 长度 | 31 mm [ 1.2205 in ] |
| 包装方式 | Bulk | 尾部类型 | 交错 |
| 壳体颜色 | 自然 | 引脚样式 | 正方形 |
| 端接方式 | Solder | 触头类型 | Male Pin |
| 极化 | Mounting Boss | 触点形状 | Square |
| 安装类型 | Vertical | 连接器类型 | DIP |
| 接触镀层 | Tin | 触点时序 | Without |
| 安装样式 | Thru Hole | 排数 | 1 |
| 插入件材料 | 黄铜 | 触头材料 | Brass |
| 壳体材料 | Nylon | 安装特性 | 扭结支脚 |
| 包装数量 | Loose Piece | 面板安装类型 | Without |
| 尺寸/外形 | 0.50 [.020] | 端接样式 | Through Hole |
| 第一连接器类型 | 带罩 | 第一触头极性 | Pin (Male) |
| 触点数 | 19 | 端接表面处理 | 带有 |
| 位数 | 19 | 触头长度-柱 | 信号（数据） |
| 安装孔直径 | 带有 | 中心触点材料 | 1.50 [0.059] |
| 接触件表面处理 - 配合 | 锡 | 接触长度 - 配合 | 0.094" (2.40mm) |
| 端子柱长度 | 2.4 mm [ .095 in ] | 接触镀层厚度 | 1 – 2.5 µm [ 39.37 – 98.42 µin ] |
| 静电放电屏蔽 | 不带 | ||
产品信息
| 类型 | Shrouded | 系列 | Mini CT |
| 产品特性 | Board Guide | 可密封 | 否 |
| 卷轴尺寸 | 450 | 产品子类型 | Post Header |
| 连接类型 | Printed Circuit Board | 加载位置数 | All |
环境参数
| 工作温度 | -22 – 221 °C [ -30 – 105 °F ] | 封装热阻 | 1.6 mm [ .063 in ] |
