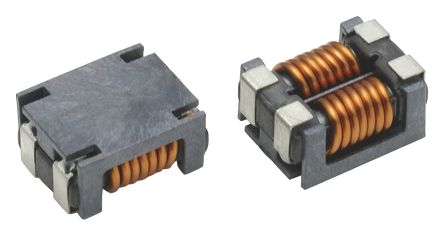

ACM90V-701-2PL-TL00

制造商	TDK Corporation
描述	COMMON MODE FILTER FOR POWER LINE ACM90V 700R 5000mA 2-line CHOKE COMMON MODE 700 OHM 5A SMD EMI Filter Beads, Chips & Arrays 90volts 700ohms FILTER, COMMON MODE, POWER LINE, SMD TDK ACM-V 系列屏蔽铁氧体芯材 SMD 共模线路滤波器, 5A Idc
分类	电容器铝电解电容器标准铝电解电容器

对参数有疑问？问 AI 助手

商业参数

最小起订量	1600	产品	Common Mode Filters
交货时间	98 Days	单位包装	800
其他名称	445-4082-1	子类别	Common Mode Chokes
标准包装规格	800	产品类别	EMI Filter Beads, Chips & Arrays
标准包装数量	800

合规参数

RoHS	Lead free / RoHS Compliant	SVHC	:No SVHC (20-Jun-2013)
海关税号	85415000	汽车级	AEC-Q(200)
无铅定义	RoHS-conform

电气参数

电流	5A	阻抗	700X2Ohm
电感量	L X2µH	滤波器类型	Power Line
量程（°/s）	:TDK - ACM Series	测试频率	100MHz
额定电压	:80V	输出电流	5000mA
直流电阻（DCR）	0.01Ohm	最大额定电流	5 A
绝缘电阻	:10Mohm	直流电阻（DCR）（最大）	:0.01ohm
初始电阻（最小）	10 mOhms

机械参数

宽度	7mm	高度	4.5mm
长度	9mm	重量	0.82g

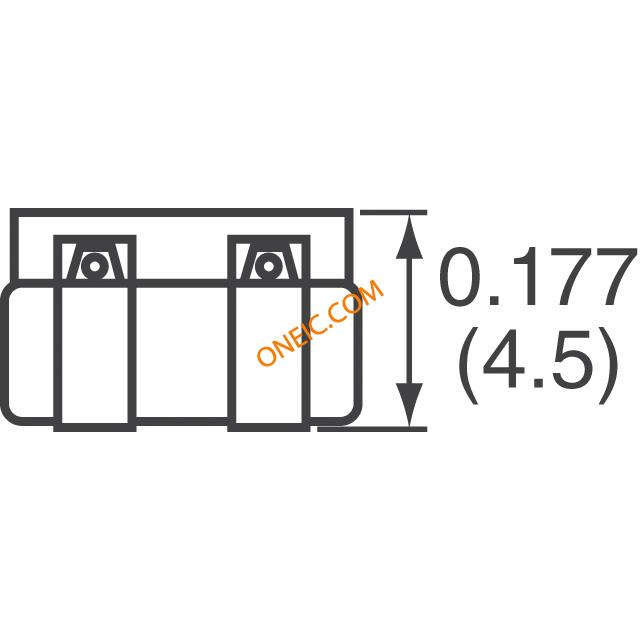

包装方式	Tape and Reel	高度（最大）	0.177" (4.50mm)
安装类型	SMD	连接器类型	:Surface Mount
引脚数	:4	封装形式	Horizontal, 4 J-Lead

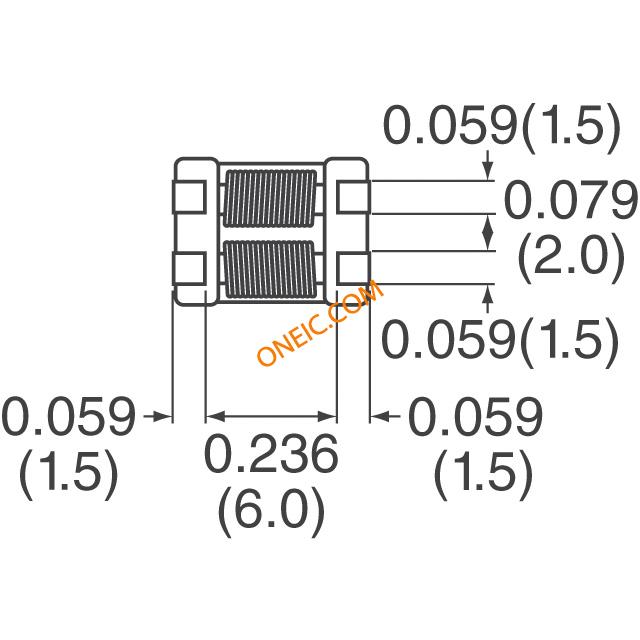

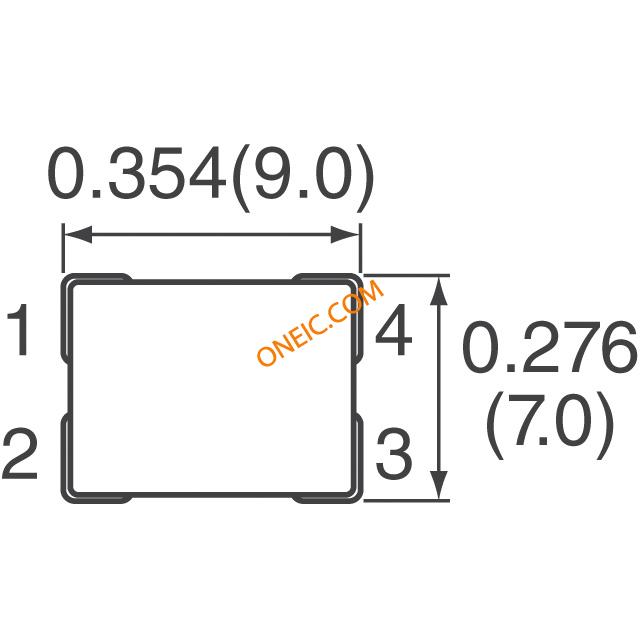

尺寸/外形	0.354" L x 0.276" W (9.00mm x 7.00mm)	端接样式	SMD/SMT
外壳尺寸-插件	:9070	总体尺寸	:9mm x 7mm x 4.5mm

产品信息

设计类型	CAN-BUS	匹配码	INDKCANBUS
技术	2-LINE	线路数量	2
标准交期	20 weeks

环境参数

测试温度

-25°C

工作温度

-40°C ~ 125°C

文档与媒体

图片资源

ACM(9070,90V)-xxx-2PL_Footprint

图片资源

ACM Series Schematic

PDF 文档

e9713_acm_v.pdf

PDF 文档

ACM-V Series

PDF 文档

e9713_acm_v-13660.pdf
