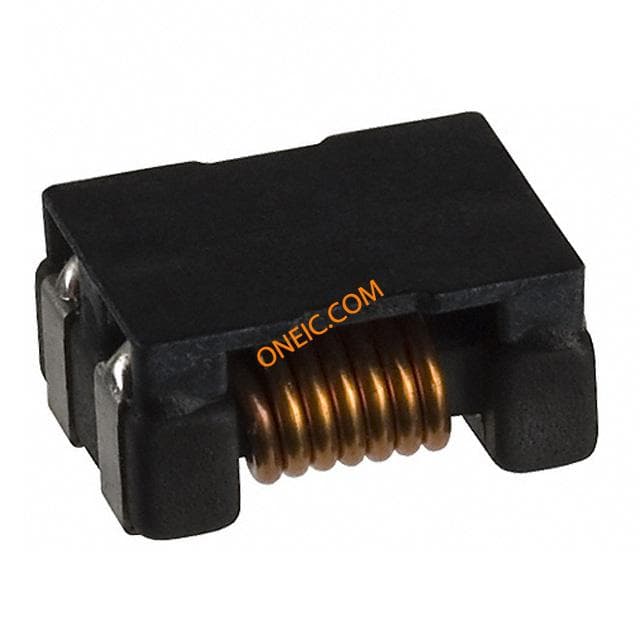

ACM9070-701-2PL-TL01
| 制造商 | |
| 描述 | Electromechanical Filter 700Ohm 10ADC Common Mode Chokes Dual 700Ohm 100MHz 5A 10mOhm DCR SMD T/R CHOKE COMMON MODE 700 OHM 5A SMD EMI Filter Beads, Chips & Arrays 700ohms 100MHz 50volts COMMON MODE CHOKE, 80V, 5A, SMD TDK ACM 系列 共模扼流圈 ACM9070-701-2PL, 5 A最大电流, 9070封装 ACM9070 700R 5000mA 2-line |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 产品 | Common Mode Filters | 交货时间 | 70 Days |
| 其他名称 | 445-2216-1 | 子类别 | Common Mode Chokes |
| 产品类别 | EMI Filter Beads, Chips & Arrays | 标准包装数量 | Tape & Reel |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
| 海关税号 | 85045095 | ||
电气参数
| 电流 | 5A | 阻抗 | 700Ohm |
| 滤波器类型 | Power Line | 量程（°/s） | :TDK - ACM Series |
| 测试频率 | 100M | 额定电压 | 80VDC |
| 直流电阻（DCR） | 10 mOhm Max | 最大额定电流 | 5 A |
| 绝缘电阻 | 10M | 直流电阻（DCR）（最大） | :0.01ohm |
| 初始电阻（最小） | 10 mOhms | ||
机械参数

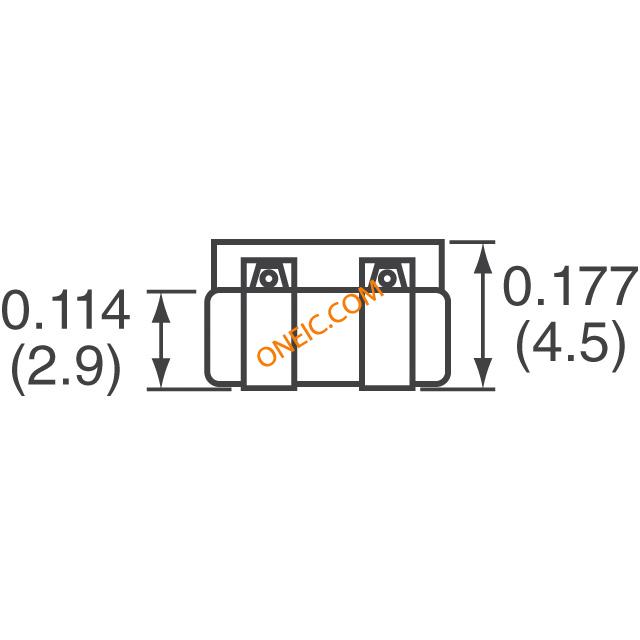

| 深度 | 7.2 | 高度 | 4.5 |
| 重量 | 0 | 包装方式 | Tape and Reel |
| 高度（最大） | 0.177" (4.50mm) | 安装类型 | Surface Mount |
| 连接器类型 | :Surface Mount | 封装形式 | Horizontal, 4 PC Pad |
| 总长度 | 9.2 | 尺寸/外形 | 0.354" L x 0.276" W (9.00mm x 7.00mm) |
| 端接样式 | SMD/SMT | 外壳尺寸-插件 | :3628 |
| 总体尺寸 | :9mm x 7mm x 4.5mm | ||
产品信息
| 类型 | Power Line | 配置 | Dual |
| 线路数量 | 2 | ||
环境参数
| 工作温度 | -25 to 85 °C | ||
