ACM3225-102-2P-T001
| 制造商 | TDK Corporation |
| 描述 | CHOKE COMMON MODE 1000 OHM SMD ACM3225 1000R 200mA 2-line Common Mode Chokes Dual 1kOhm 100MHz 200mA 500mOhm DCR SMD T/R CHOKE, COMMON MODE, 2X1000Z |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 最小起订量 | 1000 | 单位包装 | 1000 |
| 其他名称 | 445-2033-1 | 标准包装数量 | 1,000 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 海关税号 | 85045020 | 汽车级 | NO |
| 无铅定义 | RoHS-conform | ||
电气参数
| 电流 | 200mA | 核心类型 | :Common / Asymmetrical |
| 阻抗 | 1000X2Ohm | 容差 | 25% |
| 电感量 | L X2µH | 滤波器类型 | Data, Signal Line |
| 量程（°/s） | :TDK - ACM Series | 测试频率 | 100MHz |
| 额定电压 | :20V | 输出电流 | 200mA |
| 额定直流电流 | :200mA | 直流电阻（DCR） | 500 mOhm Max |
| 最大额定电流 | :200mA | 阻抗 @ 频率 | :1000ohm |
| 直流电阻（DCR）（最大） | :0.5ohm | 自谐振频率 | :100MHz |
机械参数
| 尺寸 | 1210Inch | 宽度 | 2.5mm |
| 高度 | 2.3mm | 长度 | 3.2mm |
| 重量 | 0.000087 | 包装方式 | REEL |

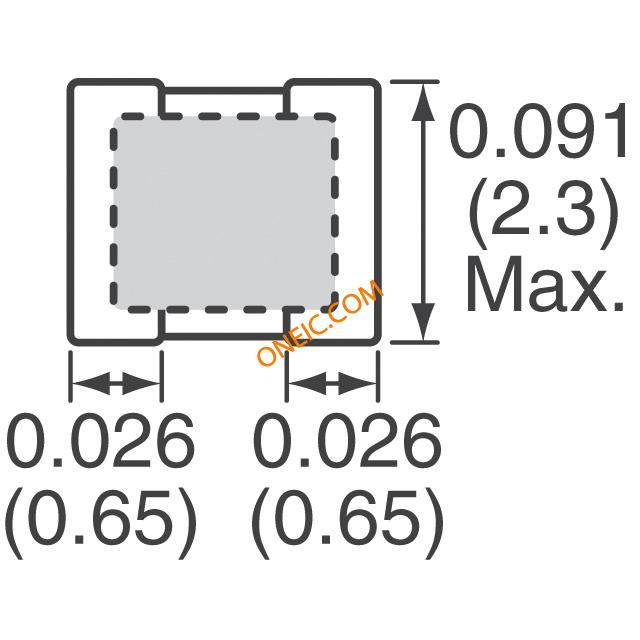

| 高度（最大） | 0.091" (2.30mm) | 磁芯材料 | :Ferrite |
| 安装类型 | SMD | 引脚数 | :4 |
| 封装形式 | 1210 (3225 Metric), 4 Lead | 尺寸/外形 | 0.126" L x 0.098" W (3.20mm x 2.50mm) |
| 总体尺寸 | :3.2mm x 2.5mm x 2.3mm | ||
产品信息
| 设计类型 | CAN-BUS | 匹配码 | INDKCANBUS |
| 技术 | 2-LINE | 线路数量 | 2 |
| 标准交期 | 99 weeks | ||
环境参数
| 测试温度 | -25°C | 工作温度 | -25°C ~ 85°C |
