点击放大查看

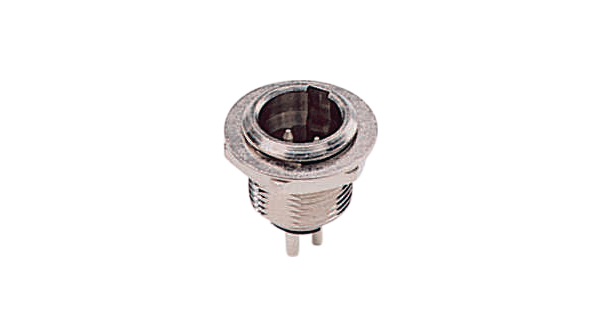

TB4M
| 制造商 | |
| 描述 | XLR Connectors 4 PIN MALE RECEPT Conn Mini XLR Connector M 4 POS Solder Cup ST Panel Mount 4 Terminal 1 Port CONN RCPT 4POS PNL MNT PIN MINI PLUG, TINI, Q-G, PANEL, 4POLE DINPlug;Receptacle;4;Male;125;5A;0.010Ohms(Max.);CopperAlloy Mini XLR 4 Panel-mount male receptacle Tini-Q-G® / TB Soldering Connection nickel-plated, TB4M, Switchcraft |
| 分类 |
商业参数
| 交货时间 | 44 Days | 其他名称 | Q1001125 |
| 子类别 | Connector Audio and Video | 产品类别 | XLR Connectors |
| 标准包装数量 | 1 | 工厂包装数量 | 100 |
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85369010 |
电气参数
| 额定电压 | 125VAC | 供电电压 | Mini (Tiny) XLR |
| 工作电压 | :125V | 接触电阻 | :10mohm |
| 最大额定电流 | 5A | 最小输入电压 | 125VAC |
| 最小供电电压 | 125VAC | ||
机械参数
| 颜色 | Black | 重量 | 0.006 |
| 直径 | 11.9 mm | 材料（通用） | :Brass, Nickel Plated |
| 包装方式 | Bulk | 方向 | Keyed |
| 端接方式 | Solder Cup | 安装类型 | Panel Mount |
| 外壳镀层 | Nickel | 连接器类型 | Receptacle, Male Pins |
| 接触镀层 | Silver | 紧固类型 | Latch Lock |
| 安装样式 | Chassis (Panel) | 壳体镀层 | :Nickel |
| 本体材料 | :Metal | 触头材料 | Copper Alloy |
| 壳体材料 | Copper Alloy | 总长度 | 17.9 mm |
| 端接样式 | Solder | 连接器颜色 | :Black |
| 触点数 | 4 | 面板开孔形状 | :10.7mm |
| 接触件端接 | :Solder | 位数 | 4 |
| 外壳尺寸-插件 | Mini XLR | 外壳材料及表面处理 | Copper, Nickel Plated |
| 第一连接器安装类型 | :Panel | ||
产品信息
| 类型 | Mini XLR Connector | 连接器性别 | M |
| 系列 | TB | 产品特性 | Mounting Hardware |
| 产品子类型 | Connectors | 端口数 | 1 |
环境参数
| 工作温度 | -55°C ~ 85°C | 结工作温度 | 85C |
文档与媒体
相关型号
TA4MX
Switchcraft
XLR Connectors 4 PIN MALE PLUG Conn Mini XLR Connector M 4 POS Solder ST Cable Mount 4 Terminal 1 Port CONN RCPT CORD 4POS MALE MINI Switchcraft Tini QG Series 4 Way Straight Male Cable Mount Miniature Connector, 5A DINPlug;Plug;4;Male;125;5A;510000Megohms(Min.)@500VDC(ROHS) Switchcraft Tini QG系列 4路 直向 电缆安装 插头, 5A

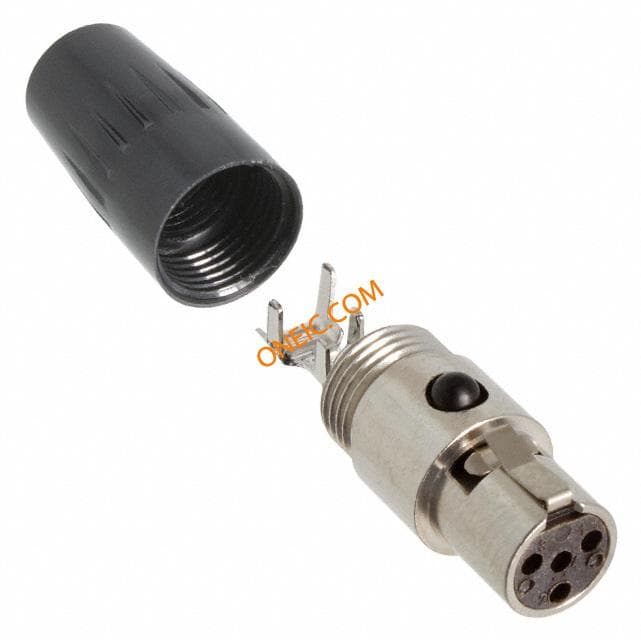

TA4FLX
Switchcraft
XLR Connectors 4P PLUG FEMALE Conn Mini XLR Connector F 4 POS Solder ST Cable Mount 4 Terminal 1 Port CONN PLUG CORD 4POS FEMALE MINI DIN Plug; Straight Female Cord Plug; 510000 Megohms (Min.) @ 500 VDC; 5 A DINPlug;StraightFemaleCordPlug;510000Megohms(Min.)@500VDC;5A Switchcraft 黑色 4路 直向 插座 电缆安装 XLR 连接器 , 镀银触点, 125 V 交流

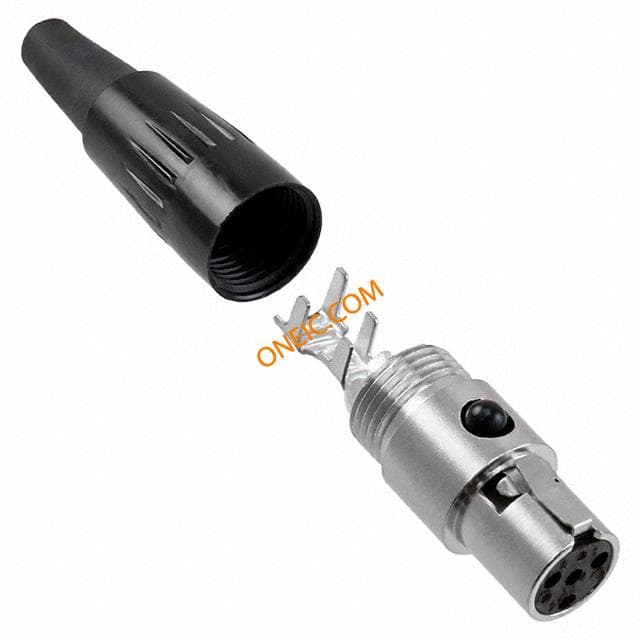

TA4FX
