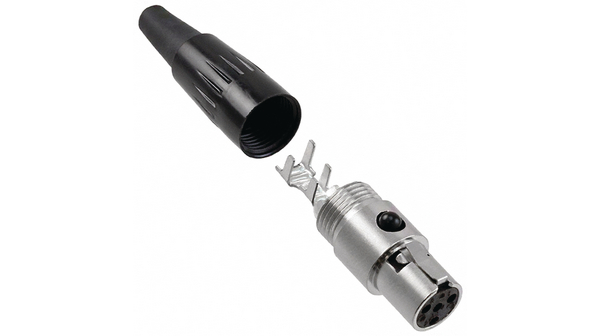

TA4FX
| 制造商 | |
| 描述 | XLR Connectors 4 PIN FEMALE PLUG Conn Mini XLR Connector F 4 POS Solder ST Cable Mount 4 Terminal 1 Port CONN PLUG CORD 4POS FEMALE MINI SOCKET, TINI, Q-G, IN-LINE, 4POLE DINPlug;Plug;4;Female;125;5A;510000Megohms(Min.)@500VDC(Initial) Mini XLR 4 Cable socket / straight Tini-Q-G® / TA black and silver, TA4FX, Switchcraft Switchcraft Tini QG系列 4路 直向 电缆安装 插座, 5A |
| 分类 |
商业参数
| 产品类别 | XLR Connectors | 标准包装数量 | 1 |
| 工厂包装数量 | 100 | ||
合规参数
| RoHS | Lead free / RoHS Compliant | SVHC | :No SVHC (20-Jun-2013) |
| 欧盟RoHS | Compliant | 海关税号 | 85369010 |
电气参数
| 额定电压 | 125VAC | 供电电压 | Mini (Tiny) XLR |
| 工作电压 | :125V | 接触电阻 | :10mohm |
| 最大额定电流 | 5A | 最小输入电压 | 125VAC |
机械参数
| 长度 | :48.3mm | 重量 | 0.006 |
| 直径 | 10.5 | 材料（通用） | :Brass, Nickel Plated |
| 包装方式 | Bulk | 方向 | Keyed |
| 端接方式 | Solder | 安装类型 | Cable Mount |
| 外壳镀层 | Nickel | 连接器类型 | Plug, Female Sockets |
| 接触镀层 | Silver | 紧固类型 | Latch Lock |
| 安装样式 | Cable | 壳体镀层 | :Nickel |
| 本体材料 | :Metal | 触头材料 | Copper Alloy |
| 壳体材料 | Zinc Die Cast | 总长度 | 48 |
| 端接样式 | Solder | 连接器颜色 | :Black |
| 触点数 | 4 | 接触件端接 | :Solder |
| 位数 | 4 | 外壳尺寸-插件 | Mini XLR |
| 外壳材料及表面处理 | Copper, Nickel Plated | 第一连接器安装类型 | :Free |
| 外径-未扩张 | :3mm | ||
产品信息
| 类型 | Mini XLR Connector | 连接器性别 | F |
| 系列 | TA | 产品特性 | Strain Relief |
| 产品子类型 | Connectors | 端口数 | 1 |
环境参数
| 工作温度 | -55°C ~ 85°C | ||
文档与媒体
相关型号

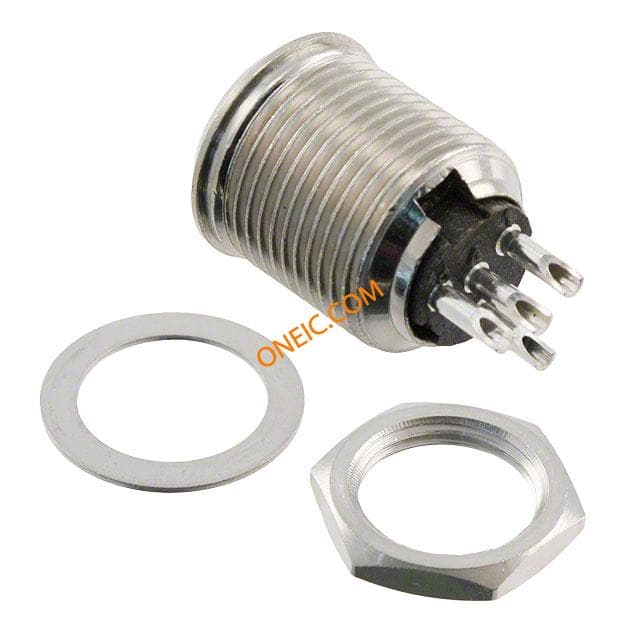

TB4M
