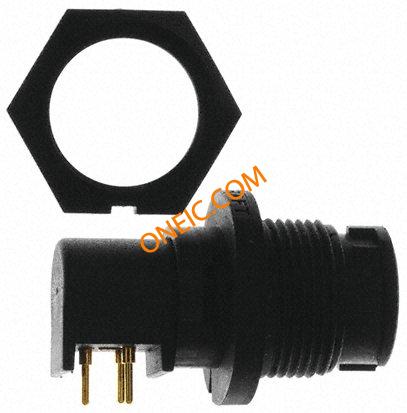

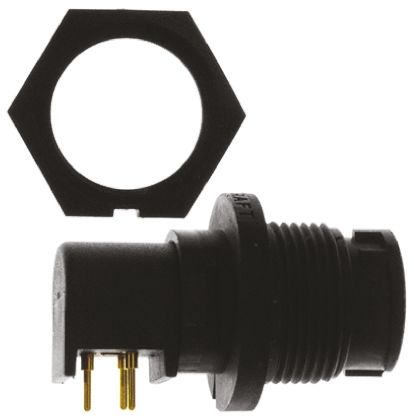

EN3P3FRAPCX

制造商	Switchcraft, Inc.
描述	Standard Circular Connector 3P R/A PCB Conn Circular SKT 3 POS Solder RA Thru-Hole 3 Terminal 1 Port Bulk CONN RCPT 3POS FEM R/A PANEL #20 EN3 R/A PCB PANEL MOUNT 3way socket EN3R/APCBPANELMOUNT3waysocket Switchcraft EN3 系列 3路面板安装直角连接器插头 , 母触点, 卡口式接合
分类	连接器解决方案圆形连接器工业圆形连接器（扩展）

对参数有疑问？问 AI 助手

商业参数

商标名	EN3	产品类别	Standard Circular Connector
标准包装数量	100	工厂包装数量	100

合规参数

RoHS

Lead free / RoHS Compliant

欧盟RoHS

Compliant

电气参数

额定电压

600 V ac

最大额定电流

机械参数

深度	31.73	外形尺寸(长x宽)	20.62mm
直径	20.62	包装方式	Bulk
出线方向	No	外壳尺寸	20.62mm
方向	Keyed	外壳样式	Receptacle
端接方式	Solder	触头类型	3Signal
安装类型	Through Hole	连接器类型	Receptacle, Female Sockets
接触镀层	Gold	紧固类型	Bayonet Lock
安装样式	Panel	外壳材料（壳体）	Plastic
连接器用途	Bayonet	触头材料	Copper Alloy
壳体材料	Thermoplastic	端接排数	焊接
端接样式	Crimp / Solder	第一触头极性	SKT
配接方向	Bayonet	触点数	3
位数	3	外壳材料及表面处理	Thermoplastic Polymer, Glass Fiber

产品信息

类型	Circular	连接器性别	PL
系列	EN3	产品子类型	Connectors

环境参数

密封等级

IP66, IP68

防护等级

IP66/68 - Dust Tight, Water Resistant, Waterproof

文档与媒体

PDF 文档

EN3 Series Part Numbering

PDF 文档

EN3 Series Bulletin
