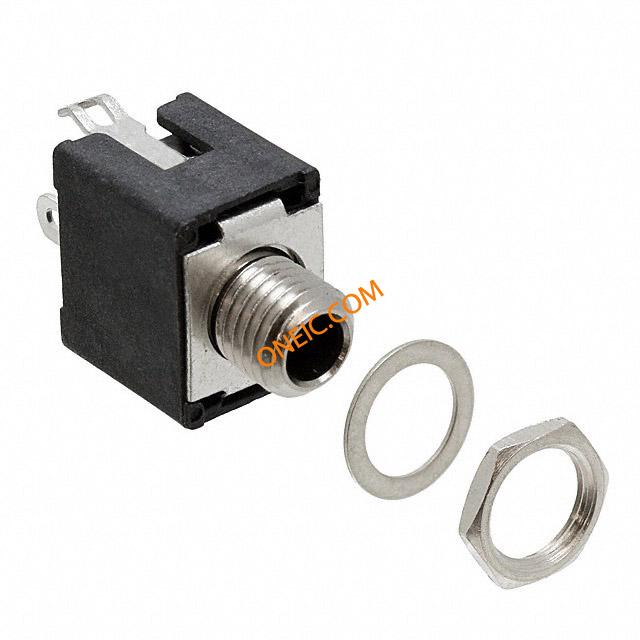

142AX
| 制造商 | |
| 描述 | Phone Connectors 2C 3.5MM ENCLOSED Conn Audio F 4 POS ST Panel Mount 4 Terminal 1 Port CONN PHONE JACK MINI .141" Phone Jack; Snap-In; Molded Plastic (Housing); Copper Alloy; 0.25 in. Conn,AV;Phone;Jack;Sz0.141";PnlMnt;Insulated;Tini-D-Jax;Plastic |
| 分类 |
对参数有疑问？问 AI 助手
商业参数
| 商标名 | Tini-Jax | 产品类别 | Phone Connectors |
| 标准包装数量 | 1 | 工厂包装数量 | 100 |
合规参数
| RoHS | Lead free / RoHS Compliant | 欧盟RoHS | Compliant |
电气参数
| 信号线数 | Mono | 额定电压 | 48VDC |
| 供电电压 | 3.5 mm, 1/8 in | 最大额定电流 | 250mA |
| 最小输入电压 | 48VDC | 开关功能/额定值 | Switched |
| 最小供电电压 | 48VDC | 触点额定值 @ 电压 | 0.25 A |
机械参数
| 深度 | 9.52 mm | 高度 | 12.7 mm |
| 屏蔽 | Unshielded | 导线类型 | Mono |
| 端接方式 | Solder Eyelet(s) | 外壳颜色 | Black |
| 安装类型 | Panel Mount | 连接器类型 | Phone Jack |
| 接触镀层 | Nickel | 安装样式 | Chassis (Panel) |
| 触头材料 | Copper Alloy | 壳体材料 | Plastic |
| 总长度 | 21.03 mm | 端接样式 | Solder |
| 触点数 | 4 | 按钮/帽颜色 | Silver |
| 插头/配合插头直径（类型） | 6.35mm (0.250", 1/4") - Headphone | 触点材料 - 镀层 | Silver |
产品信息
| 类型 | Audio | 连接器性别 | F |
| 系列 | Tini-Jax | 已删除 | Compliant |
| 产品特性 | Mounting Hardware, Thread Lock | 主要用途 | Mounting Hardware, Thread Lock |
| 端口数 | 1 | 内部开关 | Single Switch |
| 内部连接 | Single Switch | 输出配置 | Panel Mount |
| 位置/触点数量 | 2 Conductors, 3 Contacts | ||
